40W短波功放

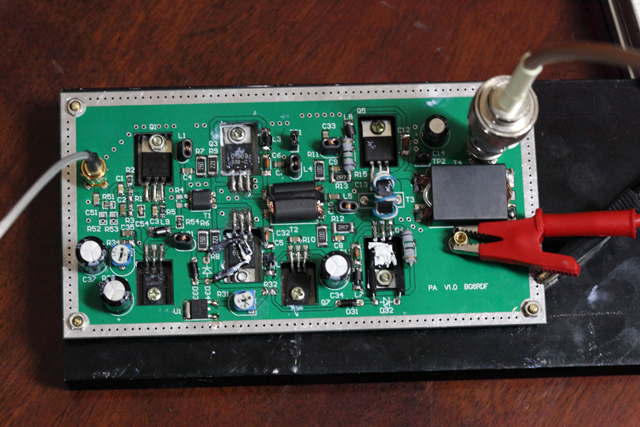

实物

增益

80米输出频谱

40米输出频谱

20米输出频谱

15米输出频谱

10米输出频谱

20米互调测试

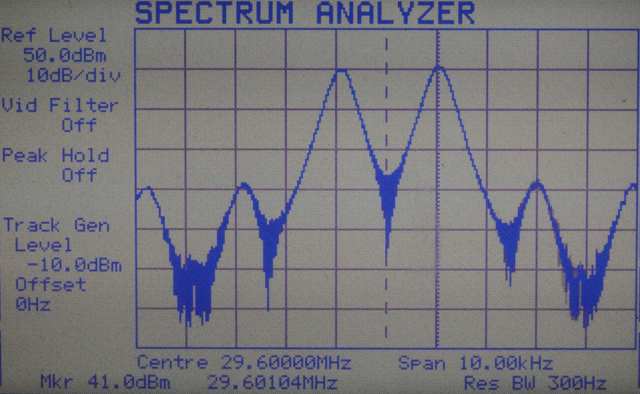

10米互调测试

部分问题的理解
1.三次谐波高：这种推挽放大电路的形式实际和三倍频器是一样的，只是在工作点的设置上有区别。三倍频器要求将晶体管设置为C类。参见ARRL Handbook 2008, Page 14.52
2.关于谐波和IMD优化参见http://www.qsl.net/wm5z/qex199907.pdf
3.关于变压器及补偿参见Philips Application note EC6907/EC7213

感谢无锡华高微电子提供的MRF477

last updated: 04/30/2011
