SCSI控制卡选购谈

     SCSI----Small Computer System Interface即小型计算机系统接口，向来以高传输率和高可靠性著称，广泛应用于服务器和高档PC。SASI(Shugart Associated System Interface)是它的雏形，通过增加磁盘管理功能构成最早SCSI的架构。SCSI自身也在不断完善发展之中，其应用速度从最初的4MB/S一直发展到目前最快的160MB/S之极速。SCSI作为一种输入输出接口广泛应用于需要高速传输的外部设备例如：高档的硬盘、CD/DVD-ROM、CD-R/RW、扫描仪、磁带机等，采用SCSI接口的设备通常都要优于IDE和并口的同类产品。

                      SCSI特性简述

    经过多年的应用和发展SCSI接口依然保持性能上的领先，SCSI接口优于同时期的IDE接口已成为不争的事实。同时SCSI接口也较好的解决了外置高速设备与微机通讯的瓶颈以及多设备挂接问题。对于外置设备，SCSI传输速率明显高于微机常用并行通讯口和串行通行口，即便是目前流行的USB接口速率也望尘莫及。例如同样是外置ZIP驱动器用SCSI接口ZIP的速度数倍于并口的产品。常见PC主板的IDE接口只支持挂接4个IDE设备，虽然对于典型的PC配置还留有扩展空间但是与SCSI接口可以挂接15个设备相比还存在很大差距。在IDE接口DMA技术还未普及的时代SCSI设备低CPU占用率低系统开销也是它的一大优点，意味着CPU有更多的时间处理其他任务请求。

     SCSI最大的优势也是一向为服务器所推崇的原因就是SCSI接口运用逻地址简化了操作，减轻了主机的负担，增加了设备操作的可靠性，同时也支持多I/O线程的并发操作，直接表现为优异的多重任务特性和传输速率的稳定性。一个典型的SCSI总线最多支持16台设备，通过菊花链连接，分别由SCSI ID具体控制（由于SCSI控制器自身也需要占用一个ID号所以实际上允许挂接15台设备），其传输特性与IDE有很大的不同，无论是突发模式还是常规模式甚至一个接口挂接有多个外设的情况下理论上可以保持相同的传速速率，在多设备同时工作时互相影响极小。SCSI具有相对的独立性，它使用与主机无关的高级命令系统，并以命令描述块的形式由主设备发送到目标设备。其应用速度按照不同的类别一般从10MB/s到40MB/s，最新的SCSI已拓展到80MB/s甚至160MB/s。相比之下IDE控制器的UDMA66规范的66MB/s的突发速率标准（目前支持UDMA66的硬盘大部分持续传速率仅在20MB/s左右）差距就很明显了。服务器中当大量客户机访问服务器时对服务器而言就是多线程的操作，那么IDE硬盘服务器的相应速度和数据吞吐量会明显不及配备SCSI硬盘的服务器，尤其是在按常规方法挂接多个IDE硬盘的服务器中。

     SCSI控制器具有更高的执行效率和智能化的处理能力，控制器功能类似于CPU可以优化一组指令使其具有更高的执行效率，表面上看有点像CPU的乱序执行功能。同时也缓解了输入输出操作对CPU占用率的问题。

     SCSI虽然有如此多的性能优势不过高昂的价格限制了他在PC领域中的应用，尤其是SCSI硬盘除了自身价格比同容量IDE硬盘贵80%以上外，一块对应的高性能控制卡对于私人用户也是一笔可观的开销。

                             SCSI的分类

     SCSI-1 这是最早定义的SCSI界面，当时最大的传输速率仅为4MB/S，具备8bit DATA BUS(数据传输通道)。连接电缆采用50pin扁平电缆线(也称为A电缆)，直到现在我们在部分SCSI控制卡上还能看到50pin电缆的连接口。信号的传输形式可选为单端信号和差分信号。同步模式（Synchronous）和非同步模式（Asynchronous）也已经确立。SCSI-1采用3Bit定址，所以最多可以连接7个设备（2的3次方减去控制卡自身）。目前SCSI-1已成为过往云烟，已经淘汰。

     SCSI-2 也被称为Fast-SCSI 因为它的传输速率倍增为10MB/S，较上一代的SCSI-1提高了一倍，速度的提高是靠提高了总线时钟频率。同期人们对传输速率提出了更高的要求，于是考虑了通过扩展总线宽度来增加数据流量从而整体传输速率。于是SCSI-2规定了16BIT、32BIT数据总线，使传输速率进一步提高为20MB/S，成为Wide-SCSI也被称为Fast SCSI-2。Wide-SCSI采用4bit定址，连接设备一举扩充为15个（2∧4-1），并一直沿用至今。在接口电缆上SCSI-1定义的50pin A电缆已不能满足要求，考虑到兼容性所以SCSI-2标准在A电缆的基础上增加一条68pin的扁平电缆称之为B电缆。目前还有不少SCSI的CD-ROM、CD-R、CD-RW还是使用SCSI-2界面。

Ultra-SCSI 也被称为Fast20-SCSI或SCSI-3，他在SCSI-2的架构下将总线时钟频率再提高一倍就能达到在8bit数据总线宽度上传输速率提升为20MB/S。通过上述同样扩展数据总线宽度的方法，使用16BIT数据总线就可以达到40MB/S的最快传输速率，被称为UltraWide-SCSI。有不少中档SCSI硬盘就采用UltraWide-SCSI。接口电缆一般20MB/S的SCSI-3依然采用50PIN电缆，而40MB/S的UltraWide-SCSI多采用68pin电缆。

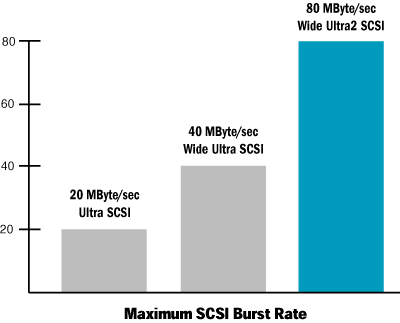

Ultra2 SCSI 又称为Fast40也是目前应用最为广泛的高档SCSI界面，为广大面向高端应用的硬盘所采用。采用双通道提高总体传输速率就是Ultra2 SCSI的理论基础，在8bit数据总线宽度上传输速率就可以达到40MB/S，而扩展到16BIT宽度则提供80MB/S的系统运行速度。

                      常见SCSI性能一览

                          SCSI的电缆连接

     SCSI的众多设备通过菊花链连接称为一个系统，连接使用的是50PIN或68PIN的电缆，为了保证信号线内稳定要求在设备末端使用终端阻抗器。在同一个系统中只能采用一种信号传输形式，即只能是单端方式或差分方式。使用的电缆被要求限制在3米内。新型的LVD(Low Voltage Differential)低压差动信号模式增加了信号传输的稳定度以及使用和连接上的弹性，使连接电缆的长度也扩展为12米，很多硬盘厂家都开始采用Ultra2 SCSI（LVD）模式。但需要注意不是所有SCSI控制卡都支持LVD，如果选用LVD的设备在选购控制卡时应该留心一下技术指标。

                          SCSI市场与DIY

      SCSI在定制之初就是面向高端市场，追求稳定和极速的服务器和高档工作站是他最大的用户。SCSI产品已经非常丰富，从硬盘、CD/DVD-ROM、CD-R/RW到扫描仪、MO、ZIP一应俱全。对于个人用户为主体的DIY市场由于价格的原因要求普通DIYer放弃IDE选择SCSI目前还是不可能的，不过有部分SCSI接口的设备开始进入DIYer的配置并领略到了SCSI的性能优势。首先是SCSI接口的扫描仪，SCSI接口不但可以节省微机并口资源而且扫描速度快，性能优深受好品。其次是SCSI刻录机，刻录机最讲究稳定，IDE传输突然中断会引起刻录机中途缓存器欠加载可能导致刻写的CD-R盘片报废，在配置较低的电脑中这种现象尤为明显。SCSI刻录机性能稳定系统开销小，刻盘成功率高在广大用户中已达成共识，在配置较低的系统中SCSI刻录机优势明显。再次就有一些新型的大容量存储器主要是ZIP、DVD-ROM之类，SCSI接口较好的解决了传输瓶颈将设备的潜力发挥到极至。上述SCSI外设产品能够进入DIY市场的根本原因在于它的售价与传统接口如IDE和并口产品的价格差距进一步缩小，达到个人用户可以承受的范围。但高档SCSI控制卡和SCSI硬盘的价格依然令人敬而远之。虽然有的厂常针对中档PC提供了一些低价位的SCSI硬盘产品如昆腾公司的海盗船系列硬盘，虽然他们的性能较IDE硬盘更为优秀但是价格上依然不能使个人用户满意。下面让我们看一下市场上IBM Ultrastar系列SCSI接口的价格。

    市场上绝大部分的PC级主机板都没有集成有SCSI接口，少数高档主板和双CPU主板虽然集成有较快的SCSI，不过超过三千元的售价令人生畏，即使是比较便宜的IWILL产品也在二千五百元以上。如果用户需要使用SCSI除了选择带有SCSI的主板外还可以使用SCSI控制卡。控制卡采用标准的PCI或ISA界面，安装在普通主板的PCI或ISA扩展槽中就可以与其他SCSI设备连接。其实部分SCSI扫描仪附带的接口卡就是SCSI控制卡，只不过大都是低速的廉价卡罢了。

                        我们需要SCSI卡

添置SCSI卡是升级现有系统的最佳方案，即便是准备添置新电脑的朋友选购独立的SCSI控制卡对以后系统升级的灵活度都大有好处。虽然我们不可否认在主板上集成SCSI也有其不少优点，但目前集成SCSI的高档主板均为BX和GX主板。GX主板不是对应家用市场我们暂且不论，BX主板如今看来确是性能优良，不过经过一年多得历程他已成为强弩之末，新款的820主板上市在即。如果以后新型控制芯片组主板流行起来，到时用户手里集成有SCSI的BX主板又要成为鸡肋了，对于一般用户独立的SCSI控制卡虽然占用了一个PCI扩展槽不过从发展和实用的角度还是利大于弊。一般高档主板集成了比较高档的SCSI控制器，它的性能虽然优异但是不是每个个人用户都需要这么高档控制器，毕竟只有极少用户才需要用到价格数倍于IDE硬盘的顶级SCSI硬盘。而SCSI控制卡有不同的档次，价格落差也很大，对于不同的用户可以根据自身的需要和价格承受能力选购更为贴切的产品，在一定程度上避免资源的浪费。

                           流行SCSI卡扫描

以品牌而言市场上Adaptec、TEMRAM(建邦)、IWILL(艾威)三大品牌在零售市场具有相当的份额，也是市场是最常见的产品。以下就其产品系列做一下简单的介绍，大家可以根据自己的需要对号入座。

Adaptec是世界SCSI标准的领导者，产品就有相当的权威性，它的2940系列在中高档市场十分流行。

AHA?-1520 这是一款ISA结构的SCSI卡，支持SCSI-1、SCSI-2和同步异步传输，属于即插即用型SCSI控制卡。1520采用8BIT数据通路，最高10MB/S(同步模式)的传输速率，允许挂接7个SCSI设备。由于他是ISA结构，如今用户更愿意选购PCI的产品，所以1520逐渐淡出市场，它的参考价格为400元，适用于SCSI-2接口的中低速存储器

SCSI Card 2920 采用PCI结构，是面向桌面PC的一款实用型SCSI控制卡。他支持SCSI-1, SCSI-2和Fast SCSI-2最高传输速率为10MB/S，可以应用于Windows NT?, Windows? 95, Windows? 3.11, MS-DOS? 6.0, NetWare, OS/2, SCO UNIX or UnixWare多种操作系统。适用于SCSI接口的扫描仪、ZIP驱动器以及CD-ROM ，同时也可以配合大部分SCSI-2接口的刻录机。2920支持最多挂接7个设备，卡上50PIN接口供机内SCSI设备连接，后挡板提供50PIN高密度SCSI-2接口连接机外设备。参考价格400元。

SCSI Card 2930 Ultra 同样也是一块32位PCI结构的SCSI控制卡，他支持SCSI-1, SCSI-2 / Fast SCSI-2, SCSI-3， Ultra SCSI，最高传速速度达到20MB/S。接口与2920基本相同支持挂接7个机内外设备，支持从SCSI设备启动电脑。2930具有较好的多任务特性，在一些辅助设备并发的执行工作可以节省不少的处理时间，随卡带有Adaptec EZ-SCSI 软件。厂商推荐配合SCSI CD-R, CD-RW ，DVD以及一些其他可移动存取器使用，实际上如果用户不需要挂接高速SCSI硬盘2930可以基本满足大部分外设的需求。参考价格680元

AHA?-2940 Ultra Wide 常被标为2940UW这是属于中高档的32位PCI接口的高速SCSI控制器，支持SCSI-1, SCSI-2, SCSI-3, Wide UltraSCSI，系统运行速度可以达到40MB/S。兼容8-bit 和16-bit Wide UltraSCSI，主机总线的突发速率达到133MB/S。具有部分高级SCSI的特性。界面协议采用Bus master DMA。支持挂接15个SCSI设备，外部接口采用68-PIN高密度接口适应高速外置设备的需要，兼容性也非常好。总体来说对于桌面PC而言他是很好的SCSI解决方案。市场参考价在千元左右，国内市场还有中文化的2940UW CN。市场参考价格为950元。

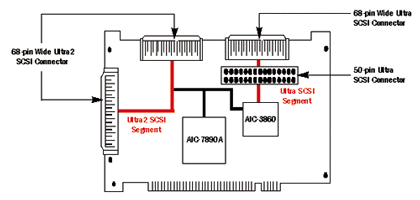

SCSI Card 2940U2W 这是一款面向服务器和高档工作站的SCSI控制卡，广为世界顶级工作站所采用。它的主要作用是用来连接高速的Ultra2 SCSI (LVD) 硬盘如：Seagate Barracuda 、Seagate Cheetah、Quantum Viking II、Quantum Atlas II、IIBM ULTRASTAR 9LP 、IBM ULTRASTAR 18 XP、IBM ULTRASTAR 9 ES、IBM ULTRASTAR 9 ZX 等。2940U2W支持SCSI-1, SCSI-2, SCSI-3, Ultra SCSI, Ultra2 SCSI。在2940UW的基础上增加支持了16-bit Ultra2 SCSI可以提供80MB/S的系统应用速度。卡上提供了4个连接头，支持50PIN和68PIN两种连接电缆，允许使用12米电缆增加了设备连接的灵活性。于1940UW一样可以连接15个SCSI设备适用于WORKGROUP服务器，不过售价高达3500元。

最近Adaptec又发布了新一代的SCSI Card 3950U2采用两个WIDE Ultra2 SCSI通道将速度提升到160MB/S,并含有两套20-MIPS PhaseEngine RISC处理器和512K FIFO缓冲器加快SCSI命令的处理和提高PCI总线的效能。

TEKRAM的DC390系列SCSI在零售市场上也具有相当的知名度。这一系列主要由DC390、DC390U、DC390F组成，这三款产品分别针对不同应用层次。其中应用得较多的DC-390卡(10MB/S)价格在450元上下。通过下表大家可以进一步具体了解DC390系列产品。

TEKRAM的另一个系列中DC-395UW、DC-395U、DC-315U三款也是市场上比较多见的SCSI卡。DC-395U和DC-315U同是20MB/sec的SCSI卡，支持SCSI-2和 Ultra SCSI，最多都可以挂接7个SCSI设备，都提供了内外50-Pin Ultra SCSI接口，不过他们两者最大的区别在与DC-315U 没有板载SCSI BIOS。DC-315U的市场零售价为480元。

DC-395UW 是40MB/sec的SCSI卡，支持 SCSI-2, Wide SCSI, Ultra SCSI, Ultra-Wide SCSI，可以挂接15个外接设备。接口方面在DC-395U的基础内部接口在多提供了一个68-Pin Ultra-Wide SCSI接口，市场平均售价为980元。

Iwill是台湾一家主攻高档电脑板卡的厂商，它的主板用料劲猛性能稳定，集成有SCSI的主板在同类产品中具有较高的性价比。同样它的SCSI卡做工上乘价格低于一些国际名牌产品。

其中SIDE2935LVD市场上比较多见，可以配合时下流行的很多中高档SCSI硬盘。其性能卓越售价仅在1700元左右，具有较高的性价比。

                                选购SCSI卡要点

    首先根据自己SCSI设备的情况确定选购SCSI控制卡的档次。一般采用SCSI-2接口的ZIP、CD-RW、扫描仪等可以考虑10MB/S的产品即便宜又实用。20MB/S的控制卡增加了对Ultra-SCSI的支持，基本是向下兼容的，扩展性更强些，适于配合一些移动存储设备，当然如果配合高倍速SCSI的DVD和刻录机效果也更好些。一般普通个人用户如果不考虑以后添置高速SCSI硬盘则没有必要购买40MB/S以上的控制卡，因为这些高档卡价格较贵而且用户可能永远用不到它的极速。对与有经济实力最求极至的高级电脑发烧友不妨可以考虑ADAPTEC AHA 2940UW它的性能和兼容性在同级产品中是佼佼者，说不定那天就可以买个中高档SCSI硬盘爽一下。其次由于SCSI接口有50PIN和68PIN两种接口电缆，选购控制卡时也要注意接口是否匹配。如果先购LVD的硬盘主意控制卡是否支持LVD。最后就是根据价格和性能确定具体品牌的产品，一般说著名牌的产品品质优良兼容性强些，提供功能丰富且强大的软件，在按装调试时比较简单，就像MODEM芯片中的Rockwell一样。一块劣质的控制卡可能导致SCSI设备运行的不稳定，所以尽管Adaptec价格昂贵但还是有很多追随者。

   其次由于在PC市场SCSI设备尤其是控制卡目前来说不是非常常用，经营的商家较少，所以报价和产品都比较混乱，有时高低差价竟然达产品自身价格的60%。当然最高价肯定留有很大的还价余地，最低价也未必能得到正宗的优质产品。市面上有不少是散装货，有的商家报价中不包含连接电缆的费用，所以表面看来报价单上的价格是比较便宜，不过用户真的要安装设备时还得乖乖得补上电缆的钱，这样综合算来可能在价格上并没有得到实惠。所以在打听报价时是否包含电缆，是否散装都要询问清楚再做比较。

   另外在选购中高的SCSI卡尤其是如Adaptec等名牌产品要注意有不少水货、返修货甚至假货混杂其中。水货和原装正货实质上是同样的东西，只是通过一些灰色渠道进口，不能享受购国内代理长时间的质保，通常水货由商家与客户承诺3-6个月的保修期而原装正货则可以享受3-5年的质保。不过水货的价格要便宜30%左右，所有不少个人DIY用户挡不住价格诱惑，要是商家把水货按正货的价格出售用户就亏了。问题还在于所谓的水货也是鱼目混杂，有些不法商家从各种渠道低价购进假冒的产品和翻修产品混杂其中，利用消费者贪便宜的心理欺骗用户。市场上还有利用相近标识混淆视听，如有不良商家用ASA 2940UW当ADAPTEC AHA 2940UW推荐给客户，其实两者性能不能同日而语。所以消费者需要仔细辨别，如果卡上的元件排列不整齐或有手工焊接的痕迹还是小心为妙。对于普通用户还是到正牌的代理处购买相关产品这样虽然多化了点钱，但是买的放心用的安心。
