HF-90E 超小型便携式短波电台

　　澳大利亚科麦克公司制造的HF-90E是世界上体积最小功能最强的短波电台，适用于个人携带、车载、固定等多种方式。利用随机携带的线状天线，两部HF-90E的通信距离超过2000公里。使用轻便天调和鞭状天线，可在数十公里或更长距离内与基地台沟通联系。

技术规格

• 通用技术规格
  • 频率范围：2-30MHz
  • 工作方式：LSB，USB，CW（选件）
  • 选呼信令：CCIR493
  • 信道：255个，单工或半双工，PC编程
  • 步频：100Hz
  • 频率稳定度：±50Hz
  • 工作温度：-20℃-70℃
  • 耐湿度：95%
  • 工作电压：标准12-24VDC，最大10-28VDC
  • 发射电流：2-6A，最大10A（50W）
  • 接收电流：350mA
  • 音频频响：270-2800Hz
  • 主机体积：11.2 cm X 4.7 cm X 22 cm
  • 主机纯重：1 kg
  • 携带全重：4.5-7.3 kg（根据不同配置）
• 接收技术指标
  • 灵敏度：0.25μV/10dB
  • 选择性：2.3KHz/-6dB，6KHz/-60dB
  • 杂波抑制：优于-50dB
  • 互调抑制：优于-70dB
  • 抗阻塞：优于-70dB
  • 寄生响应：优于-60dB
  • 中频频率：83.16MHz，455KHz
  • 频率补偿：10MHz时±70Hz
  • AGC特性：输入从3μV 升至1V，输出变化小于3dB
  • 音频输出：2W/8Ω，失真小于5%/1W
• 发射技术指标
  • 发射功率
  • 2-13MHz，50W PEP
  • 13-20MHz，20W PEP
  • 20-30MHz，10W PEP
  • 无用边带：优于-45dB
  • 载频抑制：优于-50dB
  • 噪声抑制：优于-35dB
  • 寄生辐射：优于-40dB
  • 谐波衰减：优于-40dB
  • 手咪阻抗：400Ω

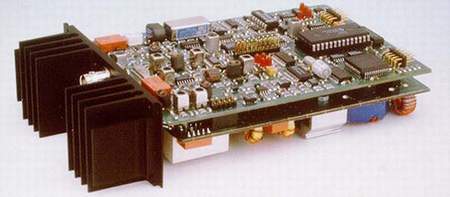

机芯结构

　　为了保证高可靠性和小型化，HF-90E采用了表面贴片的现代工艺，机芯由微处理板、功放板和控制面板三块电路板相互插接而成。除射频信号线外，整台机芯没有一条飞线。不仅工艺精细，可靠性高，且维护十分方便。用备用维修板，在数分钟内就能查出并更换坏板坏件，符合野外维修的要求。
