  1. 巴伦（BALUN）就是平衡不平衡转换器。
  2. 我们制作的天线，经常采用对称振子，是平衡的，而收发机的天线端口大多为不平衡式的，连接电缆也广泛地使用不平衡式，抗干扰很好的同轴电缆。
  3. 再就是不同的绕法可以提供不同的阻抗比，这就可以使那些不能和发射机取得匹配的天线更好地工作。
  4. 所以，我们业余无线电爱好者经常要用到巴伦。
  5. 右图为最常用的一种BALUN的的绕法。
  6. 磁环可以买导磁率100左右的。磁芯的截面要足够大，避免出现大功率饱和，工作频率也要够。

　

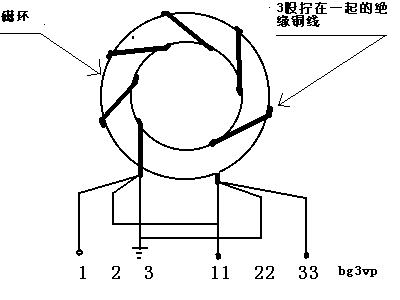

调频发烧 图一：
BG1SB

电子DIY

呼号查询

HELLOCQ留言板

　

   7. 绕制磁环的线要选的和功率相配，不要 太细，绝缘也要能承受高的电压。

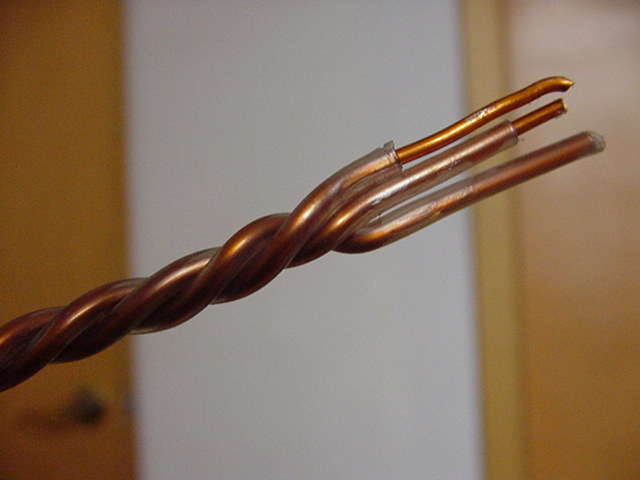

  8. 图一中绕在磁环上的是3条绝缘的拧在一起的铜线，其中：1和11，2和22，3和33各为一组的头尾。

  9. 绕的时候要先在磁环上缠些绝缘胶带之类的，不要划伤线皮，线要绕的紧一些.

  10. 图一是三线并绕6-7圈，阻抗比为1：1。

  11. 图中1：接同轴线的芯。

          3：接同轴线的皮（地）

          11和33接平衡的两振子。

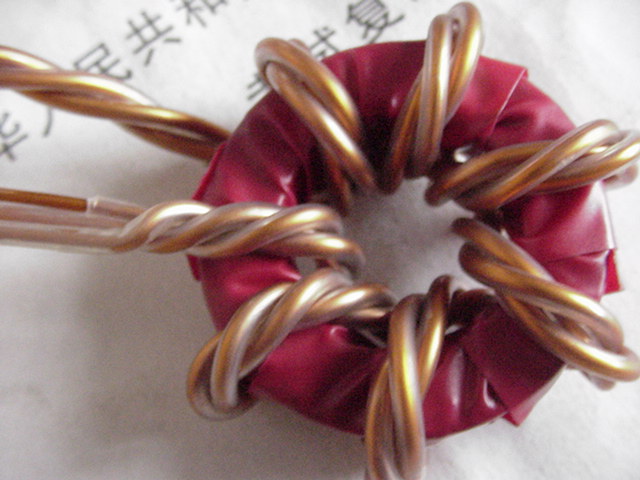

001论坛集 图二：
江南无线电

QSL卡

大卖场

业余电台个人网站链接

   12. 图三是4：1阻抗的绕法，用双线绞合，1和11，2和22各为一组。1和22接平衡振子，选1或22的任意一条接同轴芯，2和11相连做地接同轴线的网。
