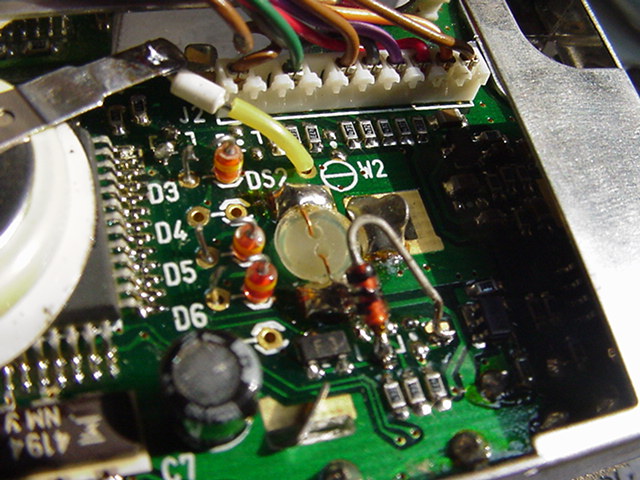

1. mode switch ：这个控制旋钮能选择你要求的发射模式，可选模式有：cw，lsb，usb，am和 fm。
2. DIM/SWR CAL control ：当你选用驻波表模式时这个旋钮用来调整驻波比，反时针调谐旋钮直到发出“嘀”的一声，显示屏背光会变暗
3. RF POWER control ：这个控制旋钮能够让你连续调节射频功率，AM和FM模式可以从1瓦至10瓦，CW模式从10瓦至25瓦。
4. RIT control ：收信机微调旋钮是用微调调整使你能收到被认为是标准的信号，在USB和LSB模式使用可以获得最清晰的接收，在CW模式可以调节音调及节拍，这个旋钮能在2.3KHz左右调整接收频率，它不影响发射频率和显示频率，但将改变接收频率。
5. ON/OFF VOLUME control ：这个旋钮用来开关机器及调整音量。
6. SQULCH control ：静噪旋钮是用来调节静噪功能，用来消除发射间突然出现的噪音，反时针旋转静噪旋钮直到发出“嘀”的一声就启用了自动静噪，当然你也可以根据需要手动静噪。
7. LOC/DX switch ：近/远程接收开关，是用来改变收信机的射频输入，帮助消除过强的附近信号
。
8. PA switch ：按下这个开关即选用了PA模式，如果安装了一个外接PA扬声器，选用PA模式，电台的正常发射功能被禁用，但接收到的声音会通过PA扬声器传出。
9. CHANNEL button ：信道按钮，在当前选择频带段按下这些按钮将上升或下降到下一个10KHz信道，频率也随之显示下一个信道。
10. BAND button ：频带按钮，按下这个按钮将选择1至4频带段，频带段为：A ：28.000—28.499 ； B ：28.500—28.999 ； C：29.000—29.499（MHz）以上共50个信道，还有20个信道在D：29.500—29.699MHz 当你选到某一个频带段时显示的是该频段启始频率。
11. SPAN button ：通带按钮，此按钮用来在VFO（可变频率震荡器）上选择10KHz，1KHz或100Hz的步长频率，当前所选择的步长频率将在屏幕上显示出来。
12. CHANNEL control（VFO） ：变频器，使用它你可以选择到你需要的发射和接收频率，连续调谐可以覆盖本机全部量程而不需要选择某一频带段。
13. SHIFT button ：转换按钮，用来选择第二功能模式，当此功能启用时，将显示“SHIFT”此时按下有双重功能的按钮就会启用第二功能，再次按下转换按钮将会退回正常模式。
DOUBLE FUNCTION BUTTONS （双重功能按钮）
FIRST FUNCTION MODE BUTTONS （第一功能模式）
14. NB/ANL button ：静噪/ 噪音自动限制器按钮，按下这个按钮产生减少噪音功能：仅是噪音抑制器；既是噪音抑制器又是噪音自动限制器；和仅是噪音自动限制器。这个按钮一直是按下的，另一功能需选用。
15. METER button ：仪表按钮，使用这个按钮可以在多功能仪表中选用你需要的工作模式。仪表模式有：s/RF（射频电平）； MODulation（调制）；swr CALibration setting（驻波比校准设定）；和驻波比读取。这个按钮一直是按下的，另一功能需选用。通过使用仪表可以了解到工作部件的更多信息，当前选择模式根据仪表显示。
16. FLOCK button ：频率锁定，按下这个按钮前面板所有频率控制按钮将被禁用，防止意外改变频率。
17. MIC GAIN button ：麦克风增益按钮，按下此钮会激活固定在麦克风内的衰减器，它是当本机工作在高噪音环境下使用。
18. BEEP button ：“嘀”音按钮，按下后当你每次松开麦克风上的发射按钮就会传出一声短“嘀”音。
SECOND FUNCTION MODE SWITCHS （第二功能模式）
警告：当屏幕上显示出“SHIFT”时第二功能被激活。进入这种情况，要按下SHIFT按钮才会出现
19. SCAN button ：扫描按钮，用来扫描在每个频带段内的50个信道，了解本操作部分更多信息请参看相关章节。
20. PROGram button ：编程按钮，用来给本机10个记忆进行编程，了解编程模式更多的信息请参看编程模式相关章节。
21. MEMOry button ：记忆按钮，用来设置你要编程的记忆频道，提取已编程的记忆频道和记忆频道扫描，了解编程操作和扫描更多的信息请参看编程模式相关章节。
22. ENTer button ：确认按钮，用来对已编程的频率记忆，了解编程操作更多的信息请参看编程模式相关章节。
23. MANUAL button ：手动按钮，用来从第二功能模式返回第一功能模式。
THE DISPLAY（显示屏）
24. Multifunction meter ： 多功能仪表，能够显示射频电平，调制度，驻波比计算或驻波比。了解多功能仪表更多的信息请参看操作说明相关章节。
25. Frequency display ：频率显示，频率显示所显示的是当前选择的发射和接收频率。
26. Meter mode display ：仪表模式显示，显示当前选择的仪表操作模式。
27. Band segment display ：频段显示，指示出当前选择的频段。
28. CHANNEL and MEMORY CHANNEL display ：频道和记忆频道显示，给出所选频道和记忆频道号码。
29. Vfo step indicator ：可变频率震荡器步长指示，显示当前选择的vfo步长。
30. Function indicators ：功能指示，当激活功能指示器时，会有低亮度照明。
THE MICROPHONE （麦克风）
31. Remote Control Channel button ：远距离控制信道按钮，使用这些按钮你能升高或降低到现在所处频段内的另一个10KHz信道，了解更多信息请参看相关章节。
32. PTT switch ：发射开关，此开关控制本机的发射和接收，按下发射，松开接收。
FRONT PANEL CONNECTOR（面板插头）
本机麦克风内藏一只500Ω动圈式麦克风，信道上升和下降按钮，面对本机面板看时，针脚的接线依次如下：
针脚 接线
1&2 麦克风
3&2 发射开关
4&2 频率上升按钮
5&2 频率下降按钮
2 公共接地
REAR PANEL CONNECTORS （后面板接口）
1. Power Connector ：电源接口，本机所带电源线是彩色线，红色线接+13.8v DC而黑色线接地，这是本机唯一一个负极接地，请仔细对着本机后面板的电源接口查看，以免错接。
2. Antenna Connector ：天线接口，天线接口是一个普通的SO-239阴口射频接口，射频输出阻抗为500Ω。
警告：当驻波比超过2:1可能会导致发射部件受损。
3. Key Connector ：电键接口，当使用莫尔斯电码时使用，将模式开关转到CW位置并在接口内插入一只CW电键即可使用。
4. PA SP Connector ：PA扬声器接口，在此接口可以接入一只8Ω4W的PA扬声器，按下PA开关即可使用此功能
5. EXT SP Connector ：外接扬声器接口，当外接扬声器插头插入此接口时，内置扬声器将被禁用。
INSTALLATION（安装）
收发信机安装
在开始安装前要计划好收发信机和麦克风的位置，在车辆中要选择便于操作并且不妨害司机或乘客的地方，本机应可靠地放置在一个坚固的表面，装好安装支架并用自攻螺丝固定。
移动天线
天线是影响发射和接收的重要因素，基于这个理由我们强烈建议在您的新的
Alan 9001上安装一个优质的天线，你能拥有一台高级收发信机，不要因为安装了一个劣质天线使它的性能下降。
只有一个匹配合适的天线系统才能在发射时使能量充分辐射出去。我们的商业研究机构能合格地帮助你选择到适用的天线以满足你的使用需要。
对于移动安装（船舶、车辆等），一个四分之一波长的鞭状天线就可以得到很好的效果，最有效和实用的是安装在后甲板或桅楼挡板中间。
短鞭状基地天线是最便于安装的，但效果不如四分之一波长的鞭状天线
对于船舶安装，要请教你的经销商关于合适的接地系统的信息，防止意外发生。
警告：当驻波比超过2:1可能会导致发射部件受损。
接地
大多数新型轿车和小卡车使用额定13.8V 直流负极接地系统，一些老式轿车和大型货车使用正极接地系统，负极接地系统通常的识别方法为电池的负极（-）接线柱连接到车辆的框架（金属）或发动机本体，但假如你不能测定你的车辆的极性或不能确定，联系你的车辆经销商以得到明确答案。
警告：Alan 9001 是设计仅能工作在13.8V直流、负极接地系统中，在其它电压或极性下操作可能会引起火灾，收发信机损坏以及其它危险。
电源线连接
红色导线（有保险丝）是提供能量线连接于“热”端（正极），黑色线接地。在本机要发射时，你可以将正极直接连接到电池或电源线上。
操作
选择一个频率
VFO 操作
在本机使用VFO很容易，先确认F.Lock键没有按下然后旋转旋钮直到你要求的工作频率。VFO的步长在10KHz、1KHz或100Hz间增加，步长增量会在所显示频率的最右边三个数字由带下画线的那一个指示出来。要改变VFO步长，按下SPAN按钮直到所需步长出现在黑线上。当你使用VFO时，你不需要手动选择频段，因为这是完全自动的，所以调谐范围连续贯穿整个操作频率范围。
信道选择操作
你也可以用前面板上的信道按钮或麦克风上的升/降按钮选择操作频率。信道选择按钮将在频段内选择任何一个10KHz信道：50个信道在A（28.000到28.4999MHz）、 B (28.5000到28.9999MHz)、C (29.0000到29.4999MHz)；20个信道在D（29.5000到29.6999MHz）。10KHz信道是预制在程序中不能改变。当步进升或降的单位很接近10KHz信道时，不要调谐频率+或-10KHz。当你达到信道50（D段20）时，再次按下信道按钮将到达信道1，反过来当你在信道1，按下信道按钮将到达信道50。
要选择一个频段，按下波段按钮直到你想要的频段字母显示出来，它在显示屏信道号之上。
如果你按下信道按钮不放，本机将在预制程序的信道中连续从头至尾提升。在一些方式中，按下信道键将同样这样做。
接收扫描
收信扫描功能会使你在使用本机时很容易找到活跃的频率，你能在频段A、B、C扫描50个信道以及频段D的20个信道，扫描是由低频到高频，而且一直用10KHz步长。
扫描操作
开始扫描，按下SHIFT键接着按下SCAN键，假如当前频率有人发射（静噪被打开）按下扫描键将升到同一个频率，假如静噪没有被打开，扫描会进行。扫描将贯穿所选频段直到遇到一个足以打开静噪的强信号。它将停在持续发射的频率上，当发射停止后再次扫描循环前本机将等待大约1. 5秒。你也可以返回那个发射的信道收听，如果你想通话就要在那1. 5秒内按下麦克风上的发射开关，这样你的Alan 9001就能在这个信道上发射，发射时扫描会停止一会儿。当要从扫描模式中退出的时候，按下Manual键。在扫描操作的期间，按下MEMO键你就能使用记忆信道扫描。
关于记忆信道的详情查阅编程模式部分。
CW操作
本机使用CW模式很简单，只要选择好你的操作频率，模式开关打在CW，把CW电键的插头插入后面板相应接口即可使用等幅电报。（CW电键信息查看后面板接口部分）。
使用CW模式及一个外接电键，选择一个操作频率，模式开关打在CW，现在你可以在CW模式进行人工报操作（假如停止拍发超过1秒，则转入收信模式）。Alan 9001内有一个侧音振荡器方便你使用。当电键不符和标准或没有外接电键在CW模式将不能发报。
CW收信抄收调整音调，你能使用VFO或RIT来调谐（注意：调节RIT将不会影响频率显示）
USB/LSB/FM 操作
本机使用USB、LSB、AM和FM模式进行语音通讯联络是很简单的，只要选择你想要的操作频率，调谐模式开关到想要的操作类型，使用PTT开关控制发射和收听。在USB或LSB要细微调整接收信号，你可以使用VFO或RIT来调节。（注意：使用RIT旋钮细微地调节接收频率将不会影响频率显示）
当处于一个高噪音环境你可以使用麦克风增益控制器，按下麦克风增益控制器会使麦克风的输出降低，再次按下恢复到一般状况。
噪音消除和自动静噪器
噪音消除和自动静噪器是被明确设计用来消除噪音的，你能选择仅用静噪、仅用自动静噪或者两者兼用。每当按下NB/ANL按钮，就会选择下一个功能。当你到达最后一个功能，再次按下会回到第一个功能。它们能有效的消除车辆点火系统产生的干扰。
频率锁定
频率锁定功能是用来锁定频率防止无意中改变。需要锁定频率。按F.Lock键，解除频率锁定，再次按下F.Lock键。
警告音控制器
它能使你在发射时只要松开PTT按键（CW模式除外）就会发出或不发出一声短“嘀”音。在使用USB或LSB模式时这是很有用的，因为它能让你在停止发射后了解处于什么工作状态，按下BEEP按钮将许用短“嘀”音，再次按下禁用。
多功能仪表
这是一个很有用的功能，多功能仪表是本机组成部分每个都有一个号码。它们是：
S/RF 射频电平表
MOD 调制表
SWR CAL 驻波比校准设定
SWR 驻波比读取
每次按下METER按钮，下一个功能将被选用。当你到达最后一个功能，再次按下会回到第一个功能。
射频电平表 S/RF METER
射频电平表功能提供对相关收听频率信号强度和相关发射功率的一个可见指示。使用S/RF表功能，按下METER按钮直到仪表显示停在“RF”显示上。无论你使用发射或接收（S模式）仪表依靠自动开关功能切换。当接收时仪表回复到“S”功能。
调制表 MON METER
此功能当你在发射时给你提供一个调制强度指示。收听信号时此表没有作用。使用MOD功能，按下METER按钮直到仪表显示停在“MOD”显示上
驻波比校准设定 SWR CAL
此仪表是多功能仪表中对驻波比进行校准的仪表，首先选择CW、AM或FM模式，然后按METER按钮直到在仪表上看到小三角形和“CAL”，按下在麦克风上的PTT按键或CW电键（如果安装了）调整SWR CAL直到指示条达到小三角，完成这一步，下面用“SWR METER”准备检查驻波比。
注意：不要忘记所有的发射必须完全认明，而且记得发射前在此频率上收听。
驻波表（SWR METER）
在使用SWR CAL功能校准驻波表后准备检查你的Alan 9001和天线系统的驻波比。按下METER按钮直到“SWR”显示出来，在这个状态按下在麦克风上的发射键或CW电键（如果安装了）驻波比就会显示出来。
注意：假如你在LSB或USB模式使用语音，你将不能看到稳定的驻波比指示，因为在这些模式没有载波发射。要看到稳定的驻波比指示当发射时你必须在CW、AM或FM模式。
警告：当驻波比超过2:1可能会导致发射部件受损。
PA模式
在本机使用PA模式首先要连接一个外接PA扬声器到PS.SP接口上(详细信息查阅后面板接口部分章节)。连接好PA扬声器，只要按下PA按钮就可以使用PA模式。
编程模式
Alan 9001有10个记忆信道，你能把选择好的频率存贮在里面。
如何编程
1. 先按下SHIFT按钮接着是PROG按钮，然后你会看到PROG显示在液晶屏上；
2. 按下MEMO按钮然后你会看到记忆信道号显示在液晶屏上你可以选择从0至9这几个号码，每按一次MEMO键在液晶屏上显示的号码就会改变；
3. 把你选好的频率放在液晶屏上显示的相应号码中；
4. 按下ENTER键。
如何提取记忆信道
首先按下SHIFT键，然后按下MEMO键直到找出你想要的信道号
如何改变频率
查阅“如何编程”然后再做一遍，但你如果在上面提到的第三段之前要改变只要输入不同的频率即可。
记忆信道扫描操作
先按下SHIFT键，然后是MEMO键和SCAN键，于是记忆信道扫描开始，要退出记忆信道扫描模式停止扫描，按下MANUAL键。
a:28.00-28.49
b:28.50-28.99
c:29.00-29.49
d:29.50-29.99
e:26.00-26.49
f:26.50-56.99
C:26.965-27.405
g:27.00-27.49
h:27.50-27.99
i:30.00-30.19
感谢K3TKJ
提供空间
Band B 28,5 - 28,9999 MHz
Band C 29 - 29,4999 MHz
Band D 29,5 - 29,6999 MHz
Betriebsarten A3E , F3E, A3J, A1
Frequenzaufbereitung PLL-System
Ausgangsimpedanz (HF) 50 Ohm, unsymmetrisch
Betriebstemperatur -10°C bis +55°C
Betriebsspannung nom. 13,8 V DC
Abmessungen 200x60x265mm (BxHxT)
Empfänger
Empfangsprinzip Doppelsuper
Zwischenfrequenzen 1. ZF: 10,695 MHz
2. ZF: 455 kHz
Empfindlichkeit AM, CW, SSB < 1 µV bei 10 dB S/N
Empfindlichkeit FM < 1 µV bei 20 dB S/N
NF-Wiedergabeleistung max. 4,5 W / 8 Ohm
Regelbereich Clarifier +/- 2,3 kHz
Spiegelfrequenzunterdrückung 65 dB
Stromaufnahme max. 770 mA
Sender
HF-Sendeleistung 10W FM,AM /SSB,CW 25W
Oberwellenunterdrückung < 50 dB
Trägerunterdrückung (SSB) < 55 dB
Stromaufnahme
AM/FM max. 3,1 A
SSB max. 3,3 A
CW max. 4,6 A
Morsetaste 8V / 10 mA
Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben
mode switch：切换发射模式，CW，LSB，USB，AM，FM
DIM/SWR CL control，在SWR CAL模式下调节SWR度数，
RF rower control 调整发射功率用，FM，AM下1~10W，CW 10~20W
RIT CONTROL，在单边带时调整拍频，在CW下调音调用
ON/OFF VOL：开关调整音量
SQUELCH CONTROL：调制度，当听到冲击噪音时可调到AUTO SQ
LOC/DX：远近程开关
RA：按下为PA模式，如果外接PA扬声器，那么发射功能禁止，收到的声音从PA扬声器出来
CHANNEL BUTTONS：在选定的频段内上下步进10Khz
BAND BUTTON：在四个频段内切换，分别为28.00~28.4999 28.5000~28.999 29.0000~29.4999 29.5000~29.6999Mhz
SPAN BUTTON：带通，10k 1k 100hz三种
CHANNEL control：……
SHIFT BUTTON：第二功能键，按下此键，再按下有双重功能的键就可启动其第二种功能
双功能键有：
第一种功能
NB/ANL：静噪选择
MTETER：选择多功能表的模式，在以下几个模式中切换：s/RF（电平） MODulation（调制度） swr CALibration setting（天调） SWR reading（驻注表）
FLOCK：频率锁定
MIC GAIN：麦克风衰减，如在高噪声环境中使用时可以打开
BEEP：使你每次按下PTT时就会发出一声哔音
第二种功能
（第二种功能靠按一下shift再按相应键来启动）
SCAN：扫描每个频段的50个频道
prog：对十个记忆进行编程
MEMO：设置记忆频道
ENT：确认
记忆用法，按下prog，按下memo，你能看到频道号，选择0-9每按一次切换一个，按ent确认写入
读出：按shift ，按MEMO，再切换到你要的频道
频道扫描法：按下shiFT，再按memo，再按scan，按manual结束
MENUAL：回到普通状态
