常用链接: | 简单实用的三波段倒V天线: | ||||
中国无线电运动协会 |
|
||||
调频发烧 | 图一 | ||||
BG1SB
|
6.
图一是用塑料管做6条拉线的3波段倒V的方法,适合安装空间宽阔并且风力较大地区的朋友参考。这种方法调试SWR比较容易,主要是3个波段振子间的相互影响小些。

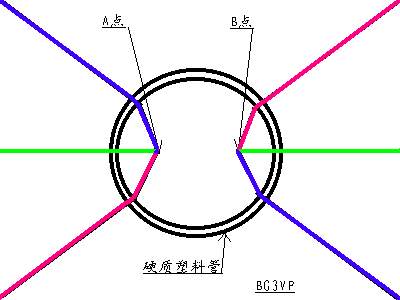

7. 图二是只用2条拉线的方法,3个波段的振子平行拉下,节约了安装空间。 8. 找一段硬质塑料管,建材商店有一种灰色的直管,不好找的话,就找自来水器件店卖的地下埋装的那种白色的管子,2寸的,长约30-50厘米都可,再就是PVC管了,壁薄一点。依图钻6个孔,刚好能穿进做为振子的电线就好。振子用4-6平方mm的铜线,多股的好些。在A/B点分别剥皮焊接。 |
||||
001论坛集 | 图二 | ||||
江南无线电 | 9.
图三是其中一个方向上的3条振子的拉法,7Mhz的最长,做在中间,(图中为红色)
14/21Mhz的在两边,在14Mhz振子的尾端照图做一个用6分PVC电线管做的支撑,其上穿3个孔,21Mhz的不够长,接一段尼龙绳(图中黑色)。 PVC管的长度任意,能分开振子一段距离即可,我取了30厘米。 |
||||
BD3SB | 图三 | ||||
CQ CHINA | 10.

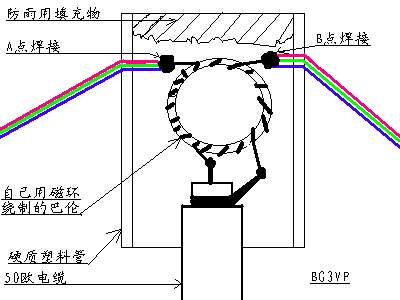

图四:硬塑料管中巴伦和天线振子,同轴电缆的连接。3个振子为避免拉力大时拉开焊点,可在穿入管中后,先行绞合或打结,再同巴伦引线焊接。
11. 防雨:由于管子较粗,直接填充不好弄,先塞进一些纸团,再在上面打满玻璃胶,或是热熔胶。能找到合适的绝缘盖子更好。 |
||||
图四 | |||||
12.

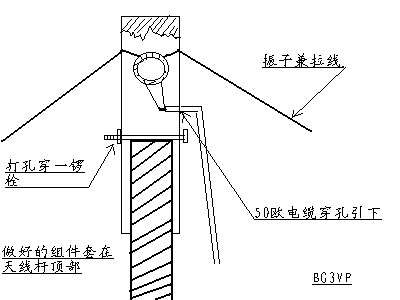

在接巴伦和封顶前,我们要提前做一件事,在管的顶端向下15厘米处打一孔,可以穿进你所用的50欧电缆,先穿进电缆,从顶端穿出,焊接上巴伦,(在电缆的10厘米处缠10来圈绝缘胶带,防止电缆拉出管外拉断焊点)。把巴伦塞进管里,注意不要把焊点相碰。
13. 在管的20厘米处,打一个对穿孔,穿一条长螺栓,用螺母拧好,这是用做套在天线杆顶端时的限位。 14. 50欧电缆再和管子外壁用胶带缠绕固定一下。把做好的组件套在杆顶,立起杆子,把兼做拉线的振子拉直,互成105度左右,固定。 15. 上面写的是依图来做的,实际制作时,可自己安排下先做什么,首先是打好所有的孔,振子的6个,电缆的一个,还有穿螺栓的对穿孔。然后是穿电缆,焊巴伦,穿振子,绞合焊接到巴伦上,封顶,装螺栓。。。 注:巴伦的绕制在巴伦的页面。 |
|||||
图五 | |||||
