BD6RA THUNDER TR-10A型四波段SSB收发信机

上次更新:2004-03-04

说明:本站内容主要由BD6CR搜集自Hellocq论坛之QRP and DIY版,内容可能过时,仅供参考,以实际资料为准。如果您是新手,在动手安装以前,推荐先读《QRP套件制作要领》

BD6RA于03年6月调到杭州工作,原来的0719-8244182停用,有问题请打:0571-88304032,电子邮件:[email protected]

THUNDER TR-10A型四波段SSB收发信机简介

BG7PQ作品(旧版套件,另增频率合成) 适用频率范围: 3.5 - 4.0MHz 7.0 - 7.5MHz 14.0 - 14.5MHz 21.0 - 21.5MHz
输出功率:≥10W 额定电压: DC12V 收信电流: ≤200mA 发信电流: ≤3A

工作原理
收信: 在收信时,8VR(收信)、8VG(共用)为8V8VT(发信)为0V。开关二极管D1D2D20导通
D9D21截止。振荡器切换开关IC2把本振(VXO)信号切换到T1T2D3 - D6等组成的混频器;差拍/载波(BFO/CARR)信号被切换到IC3。收信继电器RL1处于与天线接通状态,信号从天线经进入选频滤波器(BPF)。收信时,选频后的信号进入由T1T2D3 - D6组成的混频器与本振信号混频,经T3选频得到9MHz中频信号,由Q1放大后进入晶体滤波器, 然后由Q2放大,送入乘积检波器IC3,与差拍/载波的信号差拍,产生音频信号,放大后送入音频放大器IC4
改变本振频率,切换相应的选频滤波器,就可改变收信频率(例如:当本振频率为16.060MHz时,就可以工作在7.060MHz LSB; 本振频率为5.180MHz时,就可以工作在14.180MHz USB )。选频器切换由波段开关完成。以40m为例:当波段开关处于BPF240m)时,相关的开关管导通,40m段的信号可以通过。本机收发共用本振电路,收发同频。

发信: 按下PTT开关时,收发电源继电器RL2对收发电源进行切换:8VR 变为0V8VT变为8V8VG仍为8VQ7Q8工作,RL1吸合,收信输入端接地。T1T2D3-D6组成的混频器被用作平衡式调制器;乘积检波器IC3变成了混频器。话筒信号经IC1放大后送入T1T2D3 - D6组成的平衡式调制器。 振荡器切换开关IC2把差拍/载波信号切换到平衡调制器;本振信号被切换到IC3。话音信号在平衡调制器中与差拍/载波信号混频后产生USBLSB信号,经Q1放大后由晶体滤波器滤除一个边带,有用边带信号放大后进入混频器IC3与本振信号混频,产生发射信号,送入选频滤波器。选频后的信号送入Q7 Q8组成的宽带放大器,之后再由Q13 - Q15组成的功率放大器放大,由低通滤波器滤除谐波,再送到天线发射。不难看出,本机收发共用了本振、9MHz振荡、混频、中放等电路。

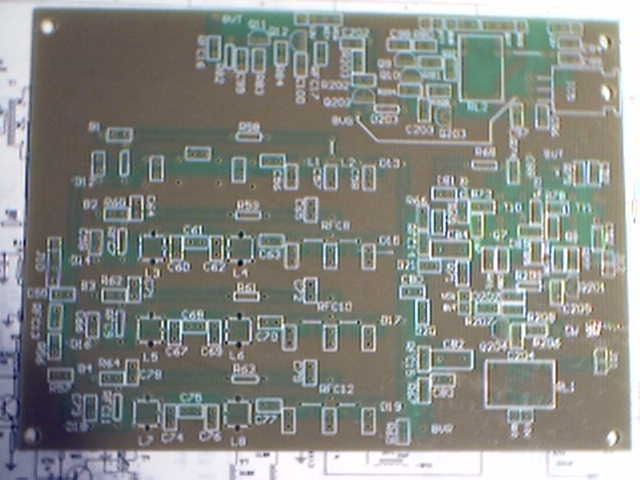

套件的照片(感谢BG6ACJ提供套件) TRX BPF和发射前级板 LPF VXO 功放板 元件1 元件2 元件3

200313套件最新说明书文字部分PDF格式,500KB左右,含文字说明、线圈绕制、元件清单),为了避免混淆,请参考BD6RA套件随附电路图,以后讨论以随附电路图为准。

框图

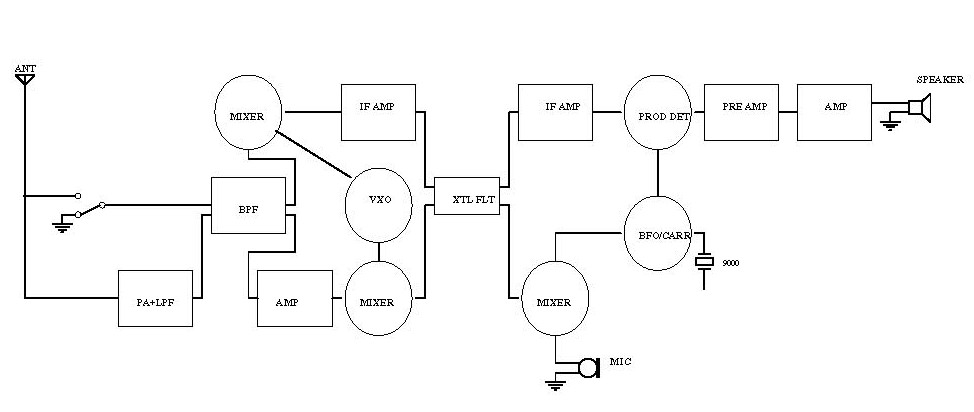

2003年6月以后的为新版本,框图如下。新版本将接收、发射部分的公共放大分开,虽增加了几个器件,但降低了调试难度。

BD6RA有话要说

需要4波段套件及PCB的朋友

需要的爱好者可打电话:0571-88304032询问汇款地址,或发邮件[email protected]
套件PCB重新制作,推动、功放PCB增加了提高15米功率的反馈部分,VXO是单独的板子。接口为标准的孔距,可安装插接件,更方便。继电器改用小型的JRC-21F,这次提供6只。晶体滤波器在PCB上为6只晶体的位置,便于升级。因器件采购方便,所以三极管采用KEC9018、9014。Q8由原来的9018改为FAIRCHILD 2N2222A。混频管为日立1SS86,通道所有开关管为1SS53。价格仍为330。
BD6RA


PCB有丝印层(印了所有的器件)。装过收音机的人应该能成功。目前来看成功率98%以上,所不同的是可能输出功率有点差异。因为都是经验数据(作了几年的实验),所以一块万用表就够了,大多数HAMS就是这样调的。 当然,如果有一个频率计、简易RF毫伏表就更好了。
套件鉴于成本只提供2个VXO晶体,工作频率范围:7043-7090,21400-21435。但PCB的BPF、LPF位置是4个波段的位置。自己有晶体或PLL可工作在其他频率。
套件提供的BPF、LPF参数使用于:35000-40000,70000-75000,14000-14500,21000-21500
73!
BD6RA

THUNDER4波段套件小说明

不少爱好者用E-MAIL询问该套件的详细资料。
有条件可参阅
CRSA会刊。该机是参考国外资料设计制作的。其中LPF、BPF参考了美国权威书刊ARRL手册,因此选择性很高、输出谐波符合标准。中频9MHZ,中放采用2只3SK74,功放为2078,40米可达15W,15米约为6W(可能还有潜力)。收信混频采用二极管(1SS86),动态范围大,灵敏度较高。混频/检波MC1496。VXO/BFO切换MC1496。套件包括PCB、IC、9MHZ晶体(5只)、晶体管、磁环、7X7中周骨架、继电器、阻容等器件。套件还提供2个VXO晶体,能工作在7043-7090,21400-21435左右。这次PCB全新改板,VXO是单独的。
73!BD6RA

图纸第8页是一张错图。
此外不同的有:
1)因VXO用TA7310较难购得,所以改用晶体管。2)AGC在上一版PCB就改成中频AGC(CQ上的图为音频AGC)。3)RF驱动增加了反馈部分。
这次
PCB在字符丝印上出了两处错误:R11、Q8的偏置电阻。请参照原理图。BD6RA 2002-12-30
4 波段的艰难历程

我是国内第一批有3级执照的HAM,开台用的是自制的2次变频SSB收信机、自制的3波段电子管SSB发射机(晶体管前级,电子管功放)。最喜欢的就是自制设备。套件从96年到现在经历了3版,可谓跨时代“产品”,软件就经历了3代:第1版PCB用TANGO、第2版用PROTEL98、第3版用PROTEL99/PROTEL99SE。第1版PCB限于当时条件,没有丝印。因DIY的爱好者太少,历经近8年,2002年夏天才结束,我的投资朋友已撤出,可以说是失败的,我也“洗手不干”了。DIY在国内没有市场,大家对自制不感兴趣。2002年夏天应几位热终于DIY的爱好者的要求,我做了修改,冒险少量订做了PCB,这就是第2版。第2版PCB做工最好,只可惜出现了一处焊盘悬空错误,造成遗憾。今年11月再一次应几位爱好者要求,少量订做了第3版。这次我对PCB作了大量改动,除改正错误外、还增加了电路,甚至对地线又改进了一些。但因改动很大,出现了两处丝印错误。但这次器件最令我满意:非常整齐,哪怕是小电容都出自专业厂家,甚至还买到了43P的瓷片(ARRL所要求)。小容量BPF电容买到了NP0,部分LPF电容买到了高压、高频瓷片(100MHZ,厂家宣传),就差买音乐发烧友所说的“怪兽”镀银同轴电缆、镀金插座、发烧级补品电容、极品运放NE5532、水溏电解、氦胆、环牛、无氧铜漆包线、镀金PCB... Hi, Hi。
我高中时代就喜欢发报机,只因当时这方面图书有限,未能得到发展。
1985年有机会到英国短期工作,当时很想找这方面的图书,但因工作忙,找书店的机会太少,愿望没能实现。在德国法兰克福停留时碰巧看到有元器件商店,同时卖无线电杂志,但因自己不懂德文,只好作罢。后来还是单位里的澳大利亚同事发现了我的爱好,答应回国后帮我找书。88年终于收到了寄来的美国、英国出版的有关教材,我用了近一年的时间学习,然后按照教材自制了多波段2次变频SSB收信机。经使用,发现效果不错,我又根据国情编译了该文(因国内很多元件买不到,改动较大),于1991年寄到《无线电》,1992年终于发表,把2次变频技术介绍给了国内的业余爱好者。限于当时的水平,“2次变频”被译成“双变频”。遗憾的是,由于该栏目篇幅有限,译文只登了主干。1996年我重新译了这篇文章(未加改动),寄到了 “CQ TAIWAN”,该杂志全文刊登了译文,我这才感到没有辜负外国朋友对我的帮助。
THUNDER 4波段PCB的设计应该是对我学习国外教材的阶段考试。BD6RA 2002-12-31

套件的说明

新图纸有两处错误,表示歉意:Q1的漏极(D)对地多画了一个100的电容。电源继电器的动触头接8VG。
此外:101=100,102=1000,201=200,221=220,103=0.01,104=0.1
体积较大的151、471为高频(100MHz)、高压电容,用于BPF、LPF。
73!
BD6RA 2002-12-23

--------------------------------------------------------------------------------
最初由 bg9hl 发布
本人已将大部份元件检测,幸未测ISS86及3SK122。各类元件清点数目造清单,不知够否。昨晚,今晨开始第二步:熟悉电图及板图,发现一些问题,列下:
电图1,T4下电容多余。TRX板图中,D3---D6有误,元件焊后立体交叉。R11有两处。IC2边C35改C32。IC3边T8未标。短接:D2,T1至J2的电阻位,Q205的CE脚,Y1左Y5右的长框。空置:D204,R208,CWV,C206,R210,C209,Q208,Y6,R209,C207,Q206,Q207,C210,R212,C208,R211,C11左C13右短框。
VXO板图,R304改R303,R306改R304。短接:R309。空置C305,C307,C308。
电图2,Q9边C89改C98,AGC电路空置。短接:7808输出和RL2的动片。BPF板中:J10排线有误,小R75改R74。空置:Q203,R205,C203,D203,R204,Q202,R203,C202。
电图3,功放图R94(下)改R95。PA板图中,无3A表焊点,C104,C105标反。短接:R89。

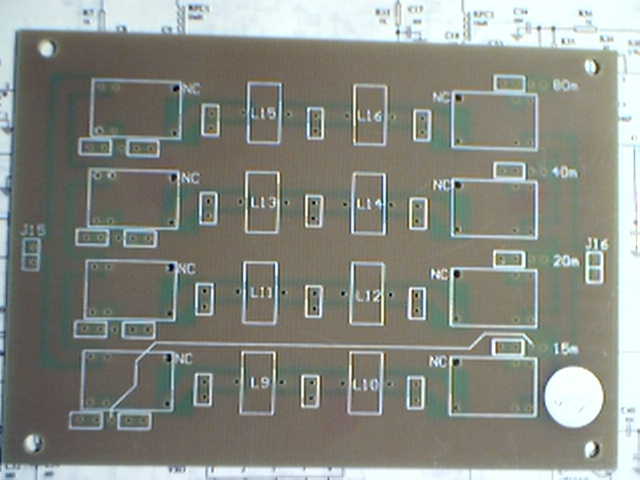

LPF板图,L编号与电图相反,无ANT焊接位。无80M段L1,L2,L9,L10的材料及制做数据。
DIYER注意:板上所有NC脚不可焊接。
以上有何错误,请各位指出。

另请教BD6RA:
1,继电器的保护二极管是否都为IN4004,套件中未提供?
2,T12,T13制做时,先绕初级,后绕次级,对吗?焊接时分头尾吗?
3,可变电容是100PF?收音机上能用吗?
4,L11--L16均是用绿色标磁环绕的?(简介是白色)
5,所有IC用插座行吗?
6,K122及ISS86须断电焊吗?
--------------------------------------------------------------------------------



这就是套件的苦恼,要解答形形色色的问题。没有那么多错!!!!!只是R11、R74的丝印错误。T4下的电容是升级用的,并非多余。空位置是供今后升级之用,并非错误。C104、C105为滤波电容,先装哪个都行。NC是“无连接”的英文缩写,已印在PCB上。D3-D6本身就要交叉安装,只有这样才能缩短引线。印板每做一次成本都很高,不可能只考虑原理图,肯定要多钻孔、多留原件位置,并非多余,与原理图不符的也是另一种电路,便于今后升级。一旦做了PCB,改动就贵了。这次VXO板多印了很多元件,提供了射随输出、集电极输出改动的余地,实际是方便了爱好者,并非错误。
1、套件提供的是1N4007,比4004好!
2、无所谓!
3、可以。
4、用绿色!白色为T字开头的:T1、T2、等。说明书错误,SORRY!谢谢指出!!
5、1496不行!
6、不必。
73! BD6RA 2003-01-02
4波段的补充

1、BPF板的空位置:从第一版保留至今,这是因为如果自己有合适的PLL,利用空位置可把套件改成1-30MHZ全段的。
2、TRX主板的空位置:供日后装AGC、CW、LSB/USB/CW模式的。
3、VXO板的空位置:供改用集电极输出模式(正常情况下用射随输出,万一幅度不够,可方便地改用集电极输出。)
4、TRX板晶体滤波器的空位置:是应不少装过套件的HAM要求留出的,今后可装6块晶体,进一步提高滤波质量。
5、根据(美)ARRL手册98年版,滤波器两端的电容由原来的102改为101,额外增加了102(C15),带通特性能否有改善还不得而知。
6、千万不要用焊油作助焊剂。如果需要助焊剂,用松香。烙铁要挫尖使用。正确的方法是:先将烙铁接触焊盘给焊盘及元件引脚加热(这个时间的长短要自己掌握,不能太长,也许一秒,也许半秒;太长会把元件烫坏,也很有可能造成焊盘脱落。但也不能太短,否则焊点不光滑,容易出现虚焊),然后在烙铁头与焊盘之间施加焊丝,焊丝会自动流淌呈饱满的圆球状,这时拿开烙铁及焊丝。千万不要用焊洋铁盆、铁壶的焊锡块。
7、100、100K有用错的,要仔细检查。通电后不工作,先看看有没有接错。
8、我的PLL(96年使用至今)因批量小,所以目前只有10几位在用:8位LED(2位显示模式),100H、1K、10K步进,双VFO模式,89C52控制,4波段:35000-40000,70000-75000,140000-145000,210000-215000。我也打算用套件的形式(一共出了3套套件,两位爱好者装成了,但有一位的半年后出现了问题,还有一位在装)。如果今后有需要,我再重新订做PCB(CPU用双面)。
4波段调试中如有问题,大家讨论,我也参与解答。
祝大家成功!
73!
BD6RA 2003-01-03

制作4波段时要注意的 BD6RA

http://www.hellocq.net/forum/showthread.php?s=&threadid=34677

我于03年6月调到杭州工作,原来的0719-8244182停用,有问题请打:0571-88304032 BD6RA



制作经验交流

自制四波段

前几年我也做了(6RA)的四波段的套件,下面把在DIY的过程中所碰到的问题拿出来和大家共同探讨,来重温一下DIY的乐趣。 (以下是自己的观点,不代表什么,如果类似,只是巧合)
一:四波段的特点:
1:线路简洁明了,2:不失标准机型的轮廓,3:除晶体、磁环以外,无特殊元件。4:调试起来比较容易,5:业余条件下10W的功率基本满足使用,6:最主的是通过此套件的装制的过程深切的体会内在的技术原理更好的掌握
二:碰到的问题:
1:接收时音量小:这个问题是普遍存在的,我就是碰到的是T1,T2磁环接错了,造成的此问题的。(假焊,元件插错,每个单元部分接触不良等)
2:个别段功率上不去:3.5Mhz,7Mhz,14Mhz-10W。21Mhz-6W到8W之间。如果达到这样的功率基本就可以了,当时我的21Mhz功率只有1W这时就的调BPF板的Q8射极电容和PA板的前极的推动极的电容,相互牵扯的调整。正常是可以解决的。
3:本机的PA级:本级的功率管是两只C2078,采用了悬浮式(对地)散热的形式,也就是说两个输出管和散热片之间是绝缘的,还毕须有足够的散热面积,否则造成热击穿。
4:MIC AMP:本机话放是采用了LM741,W1是控制话音的激励的大小的,一般旋在中间为好。
在整个过程可能会出现多种问题,一种问题百种表现形式,只要细心分析就能很好的解决。
我用该设备在21Mhz通了美国华盛顿,返回的信号报告是54到56。还是很不错的,另一点就是接收的效果相当好,灵敏度和抗干扰基本是不错的。
73!作者:秦皇岛 传播

四波段最新通联报告

发觉这台小机器效果真是不错,今天晚上等了很久终于插队成功,上去了7。053网络,通到内蒙古BG3GT,收信号报告59,哈,这张卡片一定要拿到,因为很有纪念意思哦!
现在很希望能通到使用“四波段”的朋友,交流心得。BG7IFC


四波段套件记事!
迟到的新闻
!
16日
,在中国邮政的令人心寒的速度下,我的四波段套件终于到了我手!
整整一个下午
,我把那制作的说明书看了又看!直到晚上十一点,我才动手绕了几个线圈!但是我很快发觉, 跟套件过来的漆包线根本不够,可能赵老师没有考虑到我们HAM中有些是连漆包线都可能没有的.我就是其中一个人.结果呢,只绕了几个带有漆包线过来的变压器。当钟走到了一点钟时,我才决定该睡了
17日,下午,我用了三个小时的时间来把那些元件一一分清,利用曾在电子厂工作过的经验,把元件按照各个电路单元分别用纸把它们包起来。清点了一下元件,发现少了几个电阻,十几个104P的电容,但是我又发现80米波段的元件竟然都没有??我不知是否是赵老师忘记拿了?接下来就是安装了,从电源、PTT电路开始!先把电阻的插在电路板上,焊接----很久没有动我的电烙铁了~~~剪了多出来的引脚!接着就是电容,、在装SSB 滤波器时,发现在电路图上没有标的c11、c15终于跑出来的 。不知要不要装元件?要装是多大的电容??请赵老师给指点一二!!在装到MIX/BAL MOD电路时,我总觉得PCB板设计得不太合理,装时要将一只二极管跨在另一只二极管的上面???鼓起劲,一路把BPF,OSC,POWER AMP IF AMP等电路的电阻电容给装了!干到七点吃饭!刚好把TX/RX的那块板的无源元件装好了,真是花了我不少的功夫~~~

18日,没时间开工!到华强北买了八个继电器,我的套件是没有继电器的!又买了一个手持话筒,是手持机用的那种,插头是
3.5MM 的!25元!里面带有喇叭和麦克锋的!这又给我省了买机内喇叭!

19日,装了继电器,又绕了那些线圈,装好,但手头上没有0.12mm的漆包线,所以BPF那些中周就只好放后一点做了!高频功率放大器没有散热器又没有0.9的漆包线,只有等到星期天到BG7IGQ那里找找了!!,也不没装!看来是要赶紧把那些少了的东东买回来!!!~~
把那些跳线接好,套件就算初步完成了!!!

公元2002年10月30日:昨晚把C2078装上了,静态电流调到20MA,接上TRX板,VSWR表,50欧假负载!12V电瓶供电,按下PTT,末级电流不变,对着MIC轻轻的吹了口气,VSWR表动了一下,大叫一声,只见VSWR表指示到15W!终于可以了!不过过一会,只见那电流表不下了来,老是在2。5A左右。心里想惨了,不会烧管吧?摸了一下机壳,噻!那温度足可以用来煎蛋了,马上把功放管拆了下来!用表量了一下,没事啊!估计可能是我把管子装在机壳上,而这个成品的机壳是很薄的铁皮做的,可能就是散热不良这个原因吧!看来今天还是要再搞一搞,不过现在我这边没电钻,想钻个孔对我来说也是件难事啊!看来想要做好DIY,所是要先准备好工具才行!!!!BG7IBQ

四波段不会再烦大家了

各位大小火腿,应斑猪大人的号召,现将"四波段"的体会写下,与各位交流.
本人乃是一只小火腿,说其小,不是个子年龄大小的"小",而是无线电理论技术肤浅,实践经验不足之"小"也.从今年四月拿到操作证和执照后,小弟在十米上串下跳了两个多月,拿到了0-9区的奖状之后又马不停蹄进军三级,大有一气呵成,痛快淋漓之感!
好啦,玩十米我有"打遍沙漠无敌手"的终极武器ALAN-9001.现在上升到三级(非色情)操作员我用什么机器好呢?!开始时有几个考虑,也没有考虑DIY四波段,我第一考虑的是退役军机,因有收藏和使用价值,也便宜.第二个是二手短波机,特别是七八十年代的机器.第三就是拼了命豁出去买全模式全频段的新机,来个一劳永逸!(哈,想得太简单了吧).最后竟然给遇到BG7IBQ,听说正装一台叫"四波段"的机器,还有BD7OI也在装,倒不如大家一起装,才几百块嘛!于是便四出打听联系电话呀地址呀, 汇款一出,等等等.....
好啦,中国邮政真不错,无破无难还有人送货上门,打开邮包一看,哇~~线路板很漂亮,哇~~~
散件的确够散,看到这样子我又忍不住再次"哇"~~这次是够我DIY的了.后来按照IBQ的经验我将零件分类(发觉103瓷片电容少了许多),并详细对照线路图和线路板,发现了一些错处.按照说明书的要求先绕制了所有的瓷环并做好记号以防搞错(发现漆包线是不够用的).之后是一部分一部分地装配焊接零配件,焊接之前是反复对照电路十多次,以保万无一失.通电前又检查多次确保无漏焊虚焊和搭焊,全部零件装配上线路板共用去一个多月,是很烦人的事情.我发觉个中有乐趣,也有很多的非技术性困难,时间的不容许,家人的不理解,一些朋友的讥笑,真是(发表前决定此处删除300字).
到调试了,哦!还未到,我发觉没有机壳,原来到赛格买了个机壳回来后才发觉不够大,后来找了个铁皮来用,做好后放了几天就生锈了,惟有弃之.为了机壳的事又把调试耽搁了很长时间.再后来的一个星期天帮朋友搞卫生,发现一个铝制的被人遗弃的茶杯托盘,有一毫米厚呢!用来打造成机壳刚刚好,回家后便加工起来,幸好我的工具也不赖,叮叮咚咚敲打了两天就出来了,好了,下一部是将线路板装到机壳内,很顺利地整个结构出来了.在连接接线时发觉套件的50欧信号电缆不够长,再多那么一两厘米就好了,没办法,又要跑赛格.
正式调试了,接收是很成功的,现在说来我也没有当初的兴奋了,不过要说一说的是我的三波段倒V天线,是为"四波段"而专门装上的,为此,我不得不将原来的十米天线拆掉.重新架一支加强十米垂直天线,再以十米天线顶端为支撑点架起三波段的倒V天线,使用效果良好.按照说明书的办法没有费多大的时间就调好了,收到了许多的电台,但云母片未买到功率管未装不能发射,但当时怀着兴奋的心情就是只听不发也有意思,哎!~~怎知道后来真的发射有问题.呜~~~~
好了,当我听到耳朵发麻嘴巴发痒想说话的时候,机器也全部装配完成了,散热方面还有高级的硅脂伺候(以前玩音响时留下的),我边看说明书边拿着话筒,边看边"啊"~~~~!没反应,把话筒塞到嘴边来个热吻---"啊"~~~,哈哈,有一点点反应,左看看,右看看,掺了!第一时间是想到那个"始作佣者"IBQ啦,当我满怀热情打电话一口气问"%$#(*&^????!!!"怎知他一句话"哈,你好呀IFC,我最近很忙呀,我功放部分还未做呀,接收还在调试中.."哎呀,拜托别顾着赚钱,加油呀.
由于技术问题,开始时没有头绪,求助于赵老师,也得到了很大帮助,但不见起色,到坛上发贴,应者廖廖,也有一些帮助,曾经将功放部分的变压器重绕再重绕,加大推动级的工作电流,又有一点作用,在功放级工作电流只有600MA的条件下还通到了广州,香港,佛山,东莞几个电台,给我很大的信心,但工作状态和正常的相差太远了,再发帖求教,应者为零,令我感叹世态炎凉.在没有仪器的艰苦条件下,我想反正就是几百元的东东,不成功也就几百元嘛!于是便放轻松心情去残害"四波段",在确定攻放级正常的前提下将射频输出直接9018级并加大了9018级的工作电流,一试,后级电流上来了许多,由原来的600MA上到了1.5A,在此基础上通联到了湖南.继续加大该级电流就不成了,太大了会自击.以后慢慢往前面查,一直查到差拍\载波部分.我想起说明书上说过"如果什么什么电流太大,则调整差拍\载波输出电阻的大小",于是我便在原来330欧的电阻上试并联了200欧的电阻,按话筒叫"啊"~~~,哈哈,终于出来了,后级电流达到3A,无自击工作正常,将射频输出接回带通滤波再试,达到2A.辛苦那么久总算有点回报了,写到这里有点累了,我觉得已经算是成功了,有时间时我或将14,21两个波段搞下的,现在可以用7MHZ先聊一阵子啰!
如果将以前的那些无线话筒呀窃听器呀不算,那么"四波段"就是我的第一台无线电机器了,我的体会,我的衷心体会----就是下不为例,至少现在的心情是这样的,又烦又辛苦,最主要是无别人交流,闭门造车很没意思,过程中的求教经历令我感觉到论坛上的学习氛围不高,欠缺互助精神,又或者此机不能引起大家的注意,有技术者懒得理会,无技术者搭不上嘴的原因吧!因此我觉得论坛的主题有点空洞无物.
对于四波段的评价,有好有坏,从听来的意见,有的说:"不错不错,挺有意思".有的说:"看那机器挺繁琐的,没有那个谁谁的好弄."还有:"听说那个谁谁做了一台,很好用的."还是有人成功的嘛!为什么就不出来指导一下呢?这些意见是通联时听到的,真实可信.
DIY的过程是一种乐趣,当DIY失败时,其过程无乐趣可言.
深圳 BG7IFC

我的感觉“四波段”机不是“难”而是“烦”,对了,调试说明书上说的,共用的部分很多,“接收没问题,发射就基本没问题”,我想我是犯了先入为主的毛病。问题出现时我开始是想到推动不足的,但我怀疑的是话筒放大部分(后来被赵老师否定了),坛上朋友提出的是推动和功放部分,因此我便主攻后面的几级。就因为“接收没问题,发射就基本没问题”,所以从来就没有想到是差拍/载波的问题,兜了几个圈子才查出问题所在,苦哉!
深圳
BG7IFC

会刊上第一次登出赵老师四波段机器线路图的时候,就下定决心,做一个,可没有印刷板图,怎么办?那就学protel来自己制板吧(软件是英文的,不懂,行不通,放弃)。又过了近一两的时间,会刊又登四波段的图纸和调试说明,兴趣又起来了。可最终挡我的还是印刷板。偶尔听朋友说有一个叫hellocq站点是我们火腿聚集的地方,一看挺不错的,以后就经常光顾,终于看到有一个朋友在装此机器(这一说还是去年的事情吧),通过交流得到两张装配图(现在板子和原来不同了,板子上有装配符),想想能不能通过装配图变成印板图,一看装配图变成印板图还要费一定的功夫。几天后终于下定决心,花了近一星期的业余时间,用死办法,先把装配图扫进电脑(这一步我省了),然后利用电脑“画图”功能把几块板子终于完成,一看挺象模象样的。当时想拿到工厂制板,可我处此类工厂不多,做几块板子价格也挺贵的。偶尔在网上看到用热转印纸效果也挺好的,汇款50元到郑州买了100张A4制版纸,后来制作中发现制出的板子真的不错(以前想过多种方法制板,效果都不好,包括印),打孔费了八根0.8mm的钻头。板子上的元件已经装好95%吧,还没有调试。目前缺晶体和那个1SS**的二极管。闲的时候想想还是做一个频合吧,多方便呀(频合我从来没有做过,地点不知天高地厚的:))。板子装配暂时停下来。上网查资料,发现一个白送频合器的,而且资料齐全(在此要谢谢LZDSX。把烧好的89C51寄给我)。这两天准备动手做频合。12V的电源也已经完成。
这就是做四波段的过程,现在虽然连个声音的影子还没有,但信心还是有的,准备打持久战,早就计划好了,准备两年的时间。闲的时候动上几下子,不着急。也许有的朋友会问,你现在的价钱也许早就购买套件的了,解释原因:一是原来装机器的时候买了很多的阻容元件,还有
MC1496等等乱七八*的东西,想利用起来,不浪费。二不知为什么,装什么东西总想自己动手,也许总觉得自己做的便宜吧!想想,成功也好失败也好。必竟我们曾经经历过,,,不是吗?
上次我们交流机壳的事吧,其实那机壳太小了,现在我准备找铝板做一个外壳。(找个机会把装得差的板子图贴上)
也欢迎朋友们给予指导与帮助!
VY73!BD4VNC 2002/11/3

bd4vnc你好:
你的做法可以说是
DIY得更彻底一些,对线路板的制作工艺,我想大家都有类似的经历,我记得小时候玩DIY,是用小刀去刻铺铜板的,后来知道的多了,又用油漆描板浸三氯化铁,如果肯花时间一样取得很好的工艺。曾经试过用松香描板加电解的方法但效果不好,所以一直到兴趣转移到电子管那边时(电子管不用线路板而用搭焊的方式),我都是用油漆描板浸三氯化铁的土办法。至于你楼上说的那种方法我是听说过但未实践过,我也有很大的兴趣,希望你能详细介绍一下。
昨晚通联到
8区四川的BG8EX,信号大家都收59,更高兴的是对方也正用四波段,一聊起来就是差不多半个小时,机器的发热不大,最多只是暖手而已,没有说明书上说的那么吓人,通信效果还算可以。另外还有一点,说明书上说的“后级不加屏闭则21MHZ会出现有电流而无输出的现象”,按BG8EX的介绍没有这种现象发生,我的机器21MHZ本振还未做,具体情况不了解,不过可以作为参考一下之用。如果不是太晚的话,我可能会再聊一段时间,毕竟机会难得。
我曾经在其他的论坛上说过,
DIY套件成功率高,也省回很多的时间和金钱,不过“土炮”含量就低。所以我上面说你的做法是DIY得更彻底一些,希望你能一帆风顺地成功完成制作及调试。BG7IFC

我的四波段经过半年的考验,这几天也应要完工了,今天,我将这机子全部装好,测得:7MHz:在没有输入音频信号时末级电流为75mA左右。在输入音频信号时达到了2。5-2。8A,功率为15W。C1162的电流为160mA。只是没有合适的天线,还没有进行实际发射!
14MHZ和 21MHZ还没有调试!BG7IBQ
四波段是爱好者的首选线路!

四波段的线路是BD6RA发表在99年的CQ杂志的第一期上,线路简洁明快,接收效果好,选择性都比较不错的,我个人的观点是:适合我们爱好者DIY的,我想目前所看的的各样的线路,还没一个与之相比的。为什么?通过DIY的过程了解了其内在的特点。
下面从以下的几个方面来说明,(这是个人在
DIY过程中的体会,仅供参考)
1:频率,3.5,7,14,21,Mhz几乎覆盖HF的业余段,你可以根据自己的需要来设定波段。
2:功率,该线路用了C2078两只做输出,在14MHz以下可以满足10W的功率。功率的大小我想并不是越大就越好,很多QRPer创造了惊人的DX奇迹,HF你别忘了,它还有传播呢,没有一定的传播,你就是上万瓦也等于零。也节约电力!
3:结构,它有TRX,PA,BPF,LPF等板,除了晶体和磁环是定制以外,所有的元件几乎都是常用的,高频部分用了两只场效应管,其余都是普通的,非常便于业余反复实验。对于结构和机壳爱好者可根据具体情况,自己设计的空间非常大。该线路的另一个突出之处是动态范围宽,这一点在收听时表现的特别明显。大部分的电路是收发共用的,只要电路无误,发射是没有问题的。
4:VXO:可以采用晶体控制,给出了宽范围的VXO,但也可用频率合成器,(6RA有配套的调试好的)接上就行了,使用方便。
总而言之,我们要能清楚一个问题:就是为什么要动手亲自实验一下呢?
百年的世界业余无线电的发展都离不开爱好者辛勤的劳作和发明,是他们推动了整个世界的无线电的发展。一个
HAM不善于DIY,不能算一个合格HAM,充其量只是会说的值机员吧了。也不知什么时侯把善于DIY的说成是“焊机派”此句非常不严谨,HAM的世界就是“DIY”的世界,不是吗?假如一个爱好者买一个成品机或着(用国外的淘汰的,或在那沾沾自喜吵做的洋垃圾)不知他是那国的爱好者----------,还是要有人格吧,还是要有点精神,不能忘了养育你的土的吧。还是听到的一句老话:人间正道是沧桑!作者: 秦皇岛 传播

因为套件还没到齐,先看的资料。
说明中对
T12,T13绕法的描述:用0.38mm漆包线在(6只FT37-43组成的大双空磁芯)两只FT37-43组成的小双空磁芯上饶制。这里小双孔,大双孔到底是怎么组成,说明中没有示意图,不知究竟怎么组成的?
FT37-43,T50-6这两种磁芯有什么区别?代号的含义是什么?
请做过的朋友指点一下。谢谢!
BG8CL

你提到的问题是这样的:套件中都有说明,并且都有小包,瓷环是用颜色点来标记的,说明是用在那儿的。
小双孔磁环是用在功放板的激励级的
1162前面,大双孔磁环是用在末级的C2078后面的它的一组线圈直接输出去到低通电路,而后从天线发射出去。
套件拿到后首先好好看一下不能着急各部分对照好了以后再实施。
望你早日
DIY成功!作者: 秦皇岛 传播

FT37-43是美国磁环,铁氧体材料,导磁率850,黑色,适合用在高频变压器、大电流扼流圈等场合,外径0.37英寸,大约9毫米。
T50-6也是美国磁环,铁粉芯材料,导磁率8,黄色,适合用在振荡线圈,选频线圈,滤波器等场合,外径0.50英寸,大约13毫米。
T12和T13用普通磁环组成双孔磁环,也叫BALUN磁环。6个那个叠了三层。
BD6RA套件中的磁环应该不是美国磁环,所以尺寸和颜色都不太一样。BD6CR

大家回答的都对,不过你没有见到套件、说明书前不要想象了。双孔都是成品,收到后一看就明白,而且有绕制图。千万不要把你收到的白色、绿色磁环搞混!!!一旦混了,套件只有失败。FT37-43、T50-6很难买,恐怕套件2/3的钱刚够这几个磁环的。所以用的是国货,但是专业厂家生产的,这几年一直在用,效果差不多,只是外观粗糟一些,一致性略差,但完全满足业余无线电。BD6RA 2002-12-30

不要用万用表量K74。1SS86尽量少测,如有需要,用1K档。BD6RA 2002-12-31

6CR学装四波段(2002-12-29)

赵辉老师BD6RA的四波段套件是非常成功的套件,这几天为它整理主页的时候深深的感受到这一点。安装的朋友很多,成功率比较高,通联效果比较好,如果说有什么不足,那就是元件比较多,说明书还不够太详细,对于初学者来说,安装过程有一些暂时的疑惑之处,或者分辨元件有困难,或者绕线圈不知道怎么绕,等等……

我正好想利用赵老师的套件的部分安装一个
15米波段的机器,所以等于在四波段的PCB上安装一个波段的元件。虽然可能与四波段安装过程有点不同,但是有一定的参考意义,所以我决定随着我学着安装的进程,慢慢写一点东西出来。这些东西将配合照片,刊登在四波段主页http://www.qsl.net/bd6cr/thunder上面。

昨天我向赵老师订购了
PCB和主要元件,因为还需要几天才能收到,所以我先熟悉一下2001年2月会刊上的内容(主页上有清晰扫描版)。

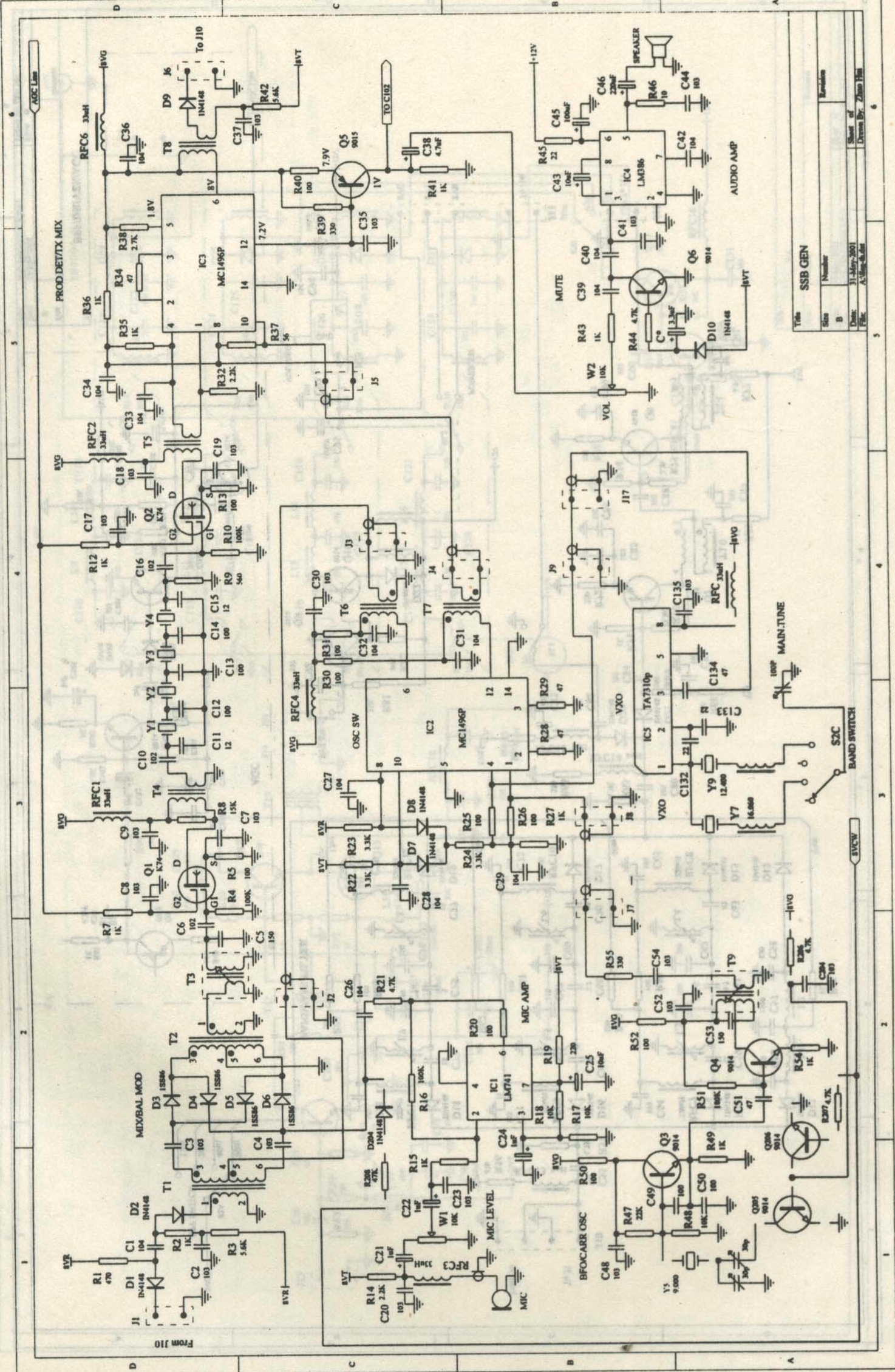

文章的5页(第
1张电路图,收发共用部分)中,以IC5 TA7310P为中心的本振VXO电路实际上并不存在,在新版的PCB中,VXO是独立的一个PCB,电路图应该与第9页(第5页电路图)的VXO类似。

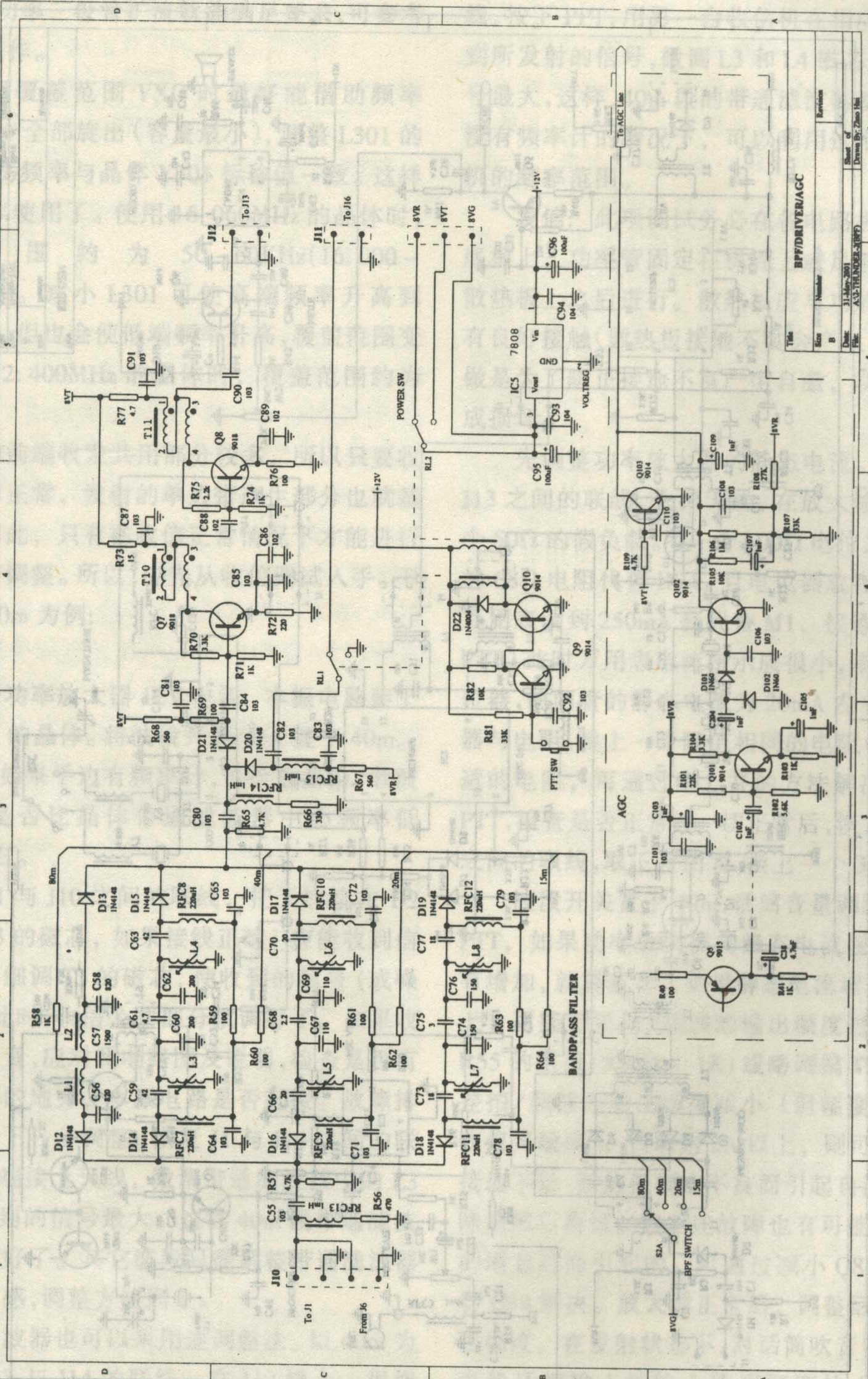

文章的6页(第
2张电路图,带通滤波器、驱动、自动增益控制部分)中,带通滤波器主要由中周线圈和电容组成,通过二极管切换,本来用1N4148开关二极管替代PIN二极管作波段切换,现在如果有1SS53,用在这里更好。Q7是发射的第一级放大,使用9018H,H是指直流放大倍数大约在100-120(?),也能买到9018G,要比9018H放大倍数小些。Q8本来也是9018H,如果购买套件的话可以用美国管子2N2222A,或者PN2222A,我不太确定是否需要注意引脚排列是否一致。AGC电路取自第1张电路图中右边的MC1496输出的音频信号,经过放大、整流产生直流信号,控制第1张图中的两个双栅场效应管2SK74(2SK122可代)组成的中放电路的增益。

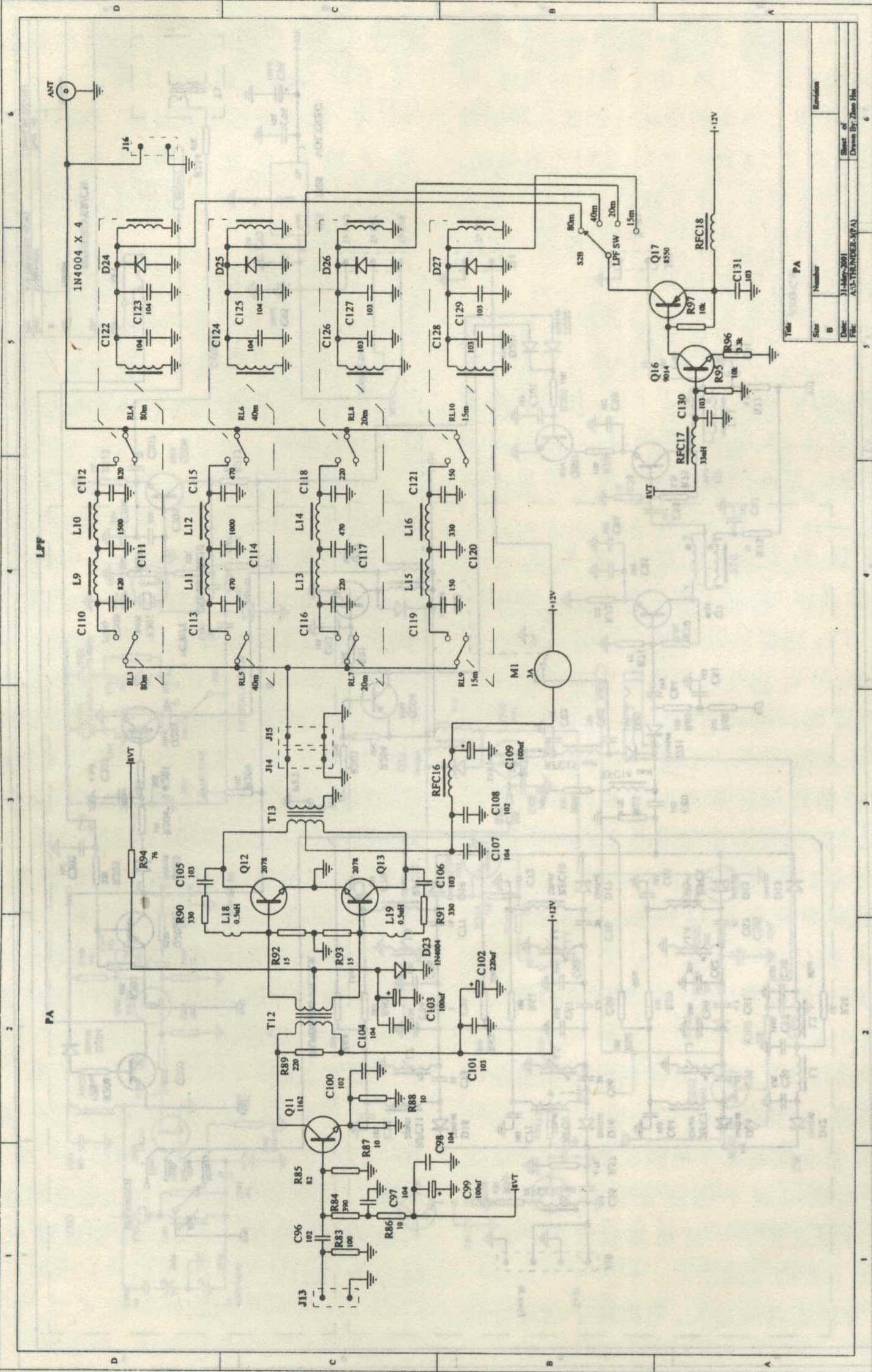

文章的7页(第

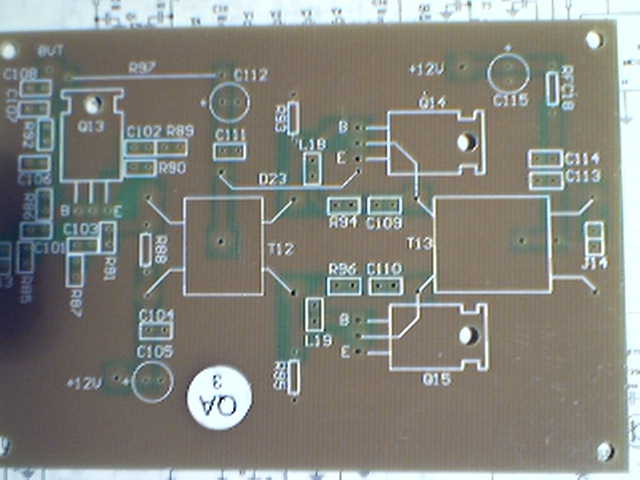

3张电路图,功率放大、输出滤波器部分),实际是放在两块PCB上的,Q11(1162)的信号来自第2页Q8的输出,Q11是线性的推动电路,Q12和Q13是推挽功放。这里可能存在的问题是D23和Q12、Q13的热耦合问题,文字说明中有图示,目的是为了防止Q12、Q13过热烧坏。T12和T13要在双孔磁环上绕制,T12用小双孔磁环,T13用大双孔磁环。LPF部分是输出滤波器,因为输出高频电流大,所以用继电器而不是二极管进行波段切换。Q16和Q17是继电器驱动电路,从电路上看,只有当处于发射的时候,Q16导通才能使Q17随之导通,驱动8个继电器中的其中2个。

文章的第
8页重复了。

文章的9页(第

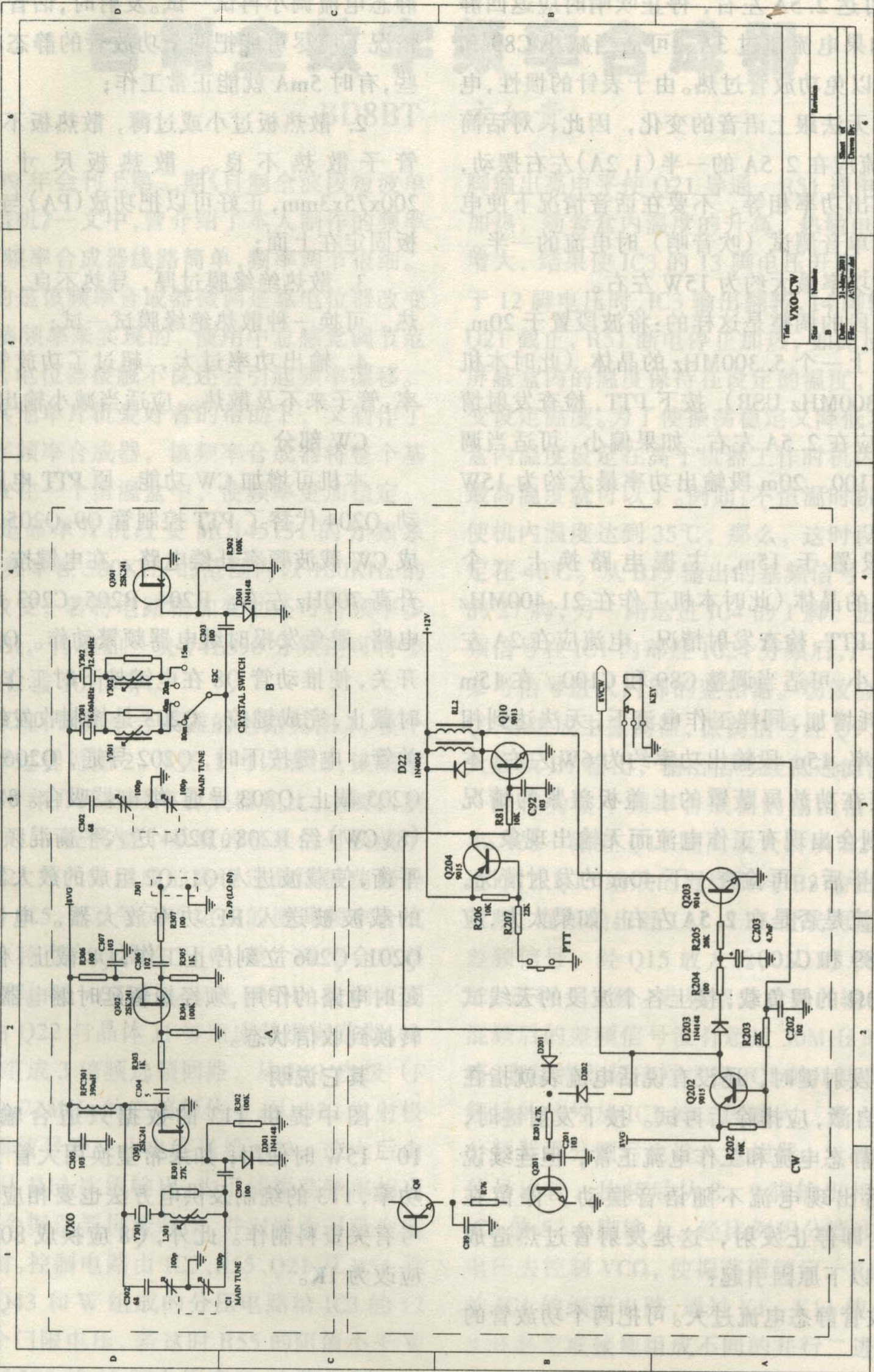

5张电路图,VXO部分、CW部分)上图为VXO本振信号的产生和缓冲,下图为CW电路,在第1张电路图中的左下还有部分CW电路,包括二极管平衡混频器下面的R208 D204,这两个元件用于破坏混频器平衡,产生载波。

文字部分要仔细研读,里面有不少做法,都是多年的经验。

顺便说一下,昨天有一位本地的爱好者
BG6ACJ给我看了一下他刚购买的未安装的新版四波段套件。共有5个PCB,设计得相当好,元件排列工整、大面积接地很大、有印字、板基也相当好。元件进行了一定的分类,有的袋子中还写了注意事项,比如:把中周的电容去掉等,体现出赵老师的严谨与细心。

73 de BD6CR

6CR学装四波段(2003-01-01)

今天是元旦,首先祝所有爱好动手做电台的HAM新年快乐,在新的一年里制作更多更好的设备,在技术方面获得更大的提高!

我的PCB和元件还需要几天能到,现在除了焦急的等待,我还需要做一些准备工作。上次我已经简单分析了电路的信号走向,现在我要根据BD6RA提供的信息总结一下最新版的电路有什么改动,制定下一步该怎么做。同时,需要检查一下自己是否准备好了所有的设备和工具。

BD6RA的套件做了三个版本。最新的是第三版本,正如BD6RA在“4波段的艰难历程”中所说的那样“这次我对PCB作了大量改动,除改正错误外、还增加了电路,甚至对地线又改进了一些。但因改动很大,出现了两处丝印错误。但这次器件最令我满意”。对于2001年2期CRSA会刊上的电路来说,主要的改动是什么呢?一个是AGC,从原来的音频AGC改为中频AGC,意思是说,这次是从中频部分取得信号,然后放大、整流成直流控制信号,再控制两个中频双栅FET放大器的放大倍数。还有一个是VXO,这次采用了两个9018来做振荡与缓冲,与以前的K241的电路或者TA7310的电路都有很大的改动。当然,可能还有别的改动,因为目前还没看到新的图纸,目前还不了解。

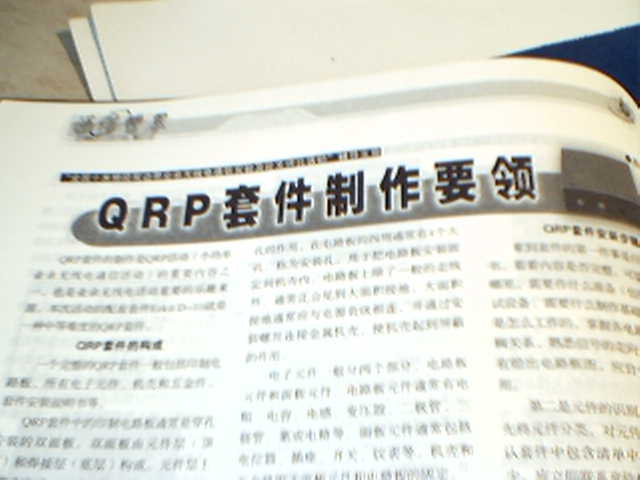

套件的制作我主张模块制作法。请大家先阅读我以前在2002年4月《无线电》杂志上发表的《QRP电台制作要领》。这个文章由于篇幅限制,介绍得不够详细,也没有用照片直观的描述一些过程,我希望在这里写得更详细一些。模块制作过程中,为了方便识别哪个元件装了,哪个元件没装,要把电路图复印一份,然后用荧光笔做记号。每焊好一个元件,就用荧光笔在电路图复印件上涂掉此元件。如果没有条件复印或者比较麻烦,也可以在原说明书上进行涂抹。

我打算第一步安装7808的电源部分、收发切换部分,这些是公共设施,应该先装。然后再从接收的末级到前级逐级安装,先是386功放,然后是低放,再是BFO和检波器,再中频……所以,第二步应该是386功放部分。这两个部分都是低频电路,只要焊接好了就能工作,也可以作为焊接练习,为焊接中频和高频部分元件作准备。

设备方面,我需要准备一个3A 12V的电源(可以通过在7812上扩流的方法自己做),一个带假负载的高频功率表,这两者都可以参考2002年6月《无线电》杂志上我的文章《QRP电台简易附属设备制作》,此文中介绍的电源电流不太大,可以考虑用大功率三极管扩流。除了这两个设备外,最好有一个RF探头,到google.com上查RF probe,会有许多的参考电路,比如http://www.qrpp-i.com/KA8MAV_RF_Probe.htm,二极管可以用1N60甚至1N4148。RF探头用来检查振荡器、发射部分比较方便。另外,可以找一个频率计,如果愿意自己制作,可以参考我的设计http://www.qsl.net/bd6cr/fc,我这里还有部分的LED和编程好的单片机,可与我联系。当然,万用表是必不可少的。如果手头有示波器,则是最好不过了。

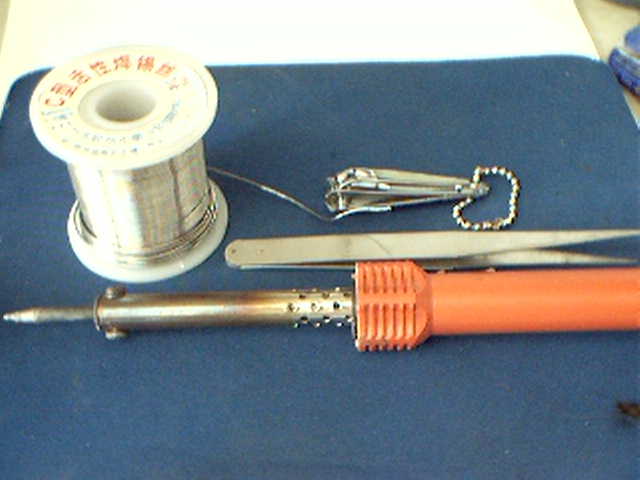

工具方面,一把优质的25W-30W的烙铁,比如“黄花牌”,头需要是尖一些的长寿烙铁头。一些0.8mm左右的内含松香的焊锡丝。烙铁架旁边要准备一些湿海绵或湿棉布,用于擦拭烙铁头的氧化物和脏物,并把烙铁的温度少许降低一些。剪线钳(实际上我发现指甲刀更好用)、镊子、螺丝刀等。

6CR学装四波段(2003-01-02)

收到BD6RA的消息,说PCB已经寄出。同时也看到版上有朋友经过仔细的核对后,对新版套件提出了不少的问题。我给大家的建议是,事先要充分阅读电路图和文字说明,争取自己能悟出问题的实质。

我注意到许多朋友的问题是有关元件的,我节选我写的文章的一部分给大家,也算是自己的一个复习。

高频元件选择

对于小于1000pF的电容,一般来说应选择零温度系数的高频电容,如高频瓷片电容(CC)、云母电容(CY)、聚苯乙烯电容(CB)都是不错的选择。无引脚的片状电容或者贴片电容可减少引脚电感,更适合高频场合使用。

市场上的电阻状色环固定电感或泪珠状色点固定电感可作为小电流的高频扼流圈和不严格的谐振回路元件。在QRP制作中,100uH-470uH的电感可作为大多数场合的小电流的高频扼流圈(只要不用在功率放大器末级都是可以接受的)。

选频线圈和中周如无现成的可用,推荐使用市场上的电视机10K型中周改制。只要保证电感量和匝数比,一般都能正常使用。

发射电路末级或推动级的高频扼流圈、宽带变压器等一般使用导磁率比较高的铁氧体磁环绕制。国外爱好者通常使用FT系列磁环,特别是-43和-61材料的,其导磁率分别是850和125,一般可试用国产的NXO-100替代。传输线变压器对于磁环的要求不高,甚至使用开关电源里的低频磁环都可有很宽的频率使用范围。

发射输出的低通滤波器、本振的振荡线圈等可使用低导磁率的铁粉芯磁环绕制。国外爱好者通常使用T系列磁环,常用的-6和-2材料,其导磁率分别是8和10,一般可用国产的NXO-10替代(严格说,NXO系列磁芯材料并非铁粉芯,有的场合直接代换并不合适)。

高频用晶体管选择大概要考虑这么几条原则:1、选择至少两倍于电源电压的Vce参数。2、晶体管在工作频率呈现的增益要恰当,过小的话,同样的输出功率需要较大的输入功率,过大的话容易自激。3、截止频率是晶体管的重要参数,应选择比工作频率高5到10倍的截止频率。4、选择耗散功率比直流输入功率稍大的管子。经验表明,选择两倍的直流输入功率比较合适。

一般的电阻、退耦和耦合用的电容、电解电容等,实际使用值与标称值误差在正负20%都无问题。一般的小功率三极管,如2N2222、2N3904、2N3906、2N4401、2SC1815等,都可试用901x三极管替代。

6CR学装四波段(2003-01-05)

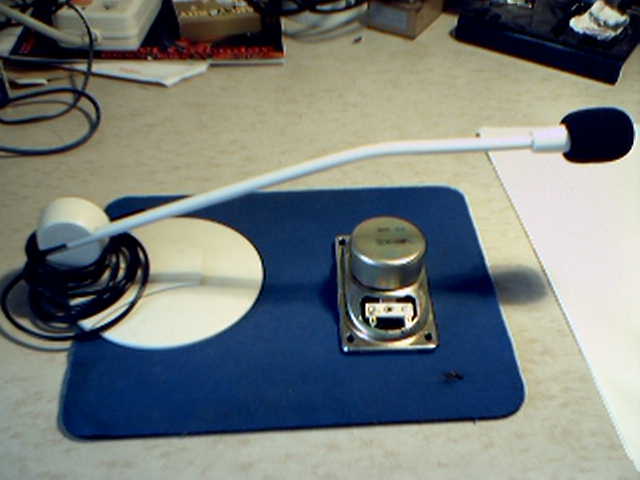

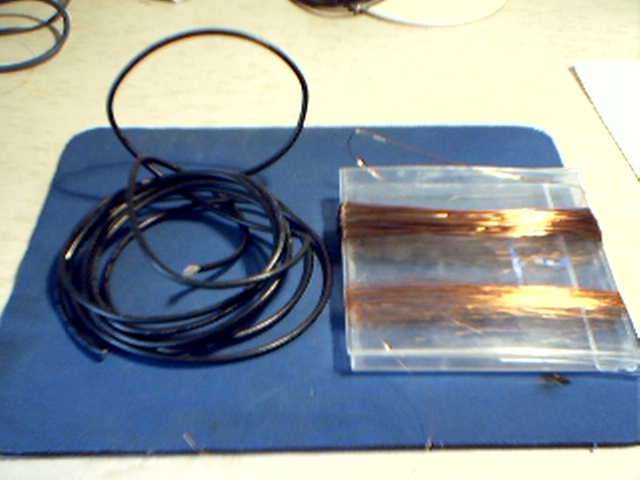

盼望着,盼望着,我订购的PCB和晶体等主要元件就要来了。我出去把元件差不多买齐。扬声器买了一个彩电上使用的8欧10W长圆形扬声器,磁体比较大,承受1W功率应该是稳稳当当,另外边沿有四个安装孔,可以方便的安装在机箱内。话筒是利用电脑的简易台式话筒改制的,把话筒线换成了RG-174同轴电缆。我还准备了0.1mm和0.5mm左右的漆包线若干,RG-174同轴电缆若干,普通焊线若干。



赵老师把电路图和安装说明E-mail给了我。我仔细看了一下,发现与2001年会刊的主要差别在于,VXO和BFO都是用两个9018三极管,发射部分加了带频率补偿功能的反馈,把CW电路部分从电路图中剔除,AGC电路也作了改进,加入手动增益控制(AGC电路部分元件在套件中不提供)。电路图存在几个标注上的错误,有些错误也存在于PCB板上,我尽可能在电路图上作了修改,并在修改的旁边做了简要说明。利用PROTEL99SE软件自动生成了元件清单,并不完整,可作参考。我将说明书、修改过的电路图、元件清单整理成一个大约500KB的PDF文件,放在网络上,地址是:
http://www.qsl.net/bd6cr/thunder/thunder_manual.pdf

我在电路图中把每个模块用英文做了简单的说明。我计划按照以下的步骤安装套件:8V电源,PTT电路,LM386功放,9015前放,BFO,VXO,MC1496振荡器切换电路,MC1496混频,Q2中频放大,晶体滤波器,Q1中放,二极管环形混频,BPF(到这里接收差不多完成),LM741话筒放大,BPF后的9018放大,2N2222放大,C1162推动,2078功放,LPF和波段切换电路(到这里发射部分差不多完成),AGC电路,CW电路。

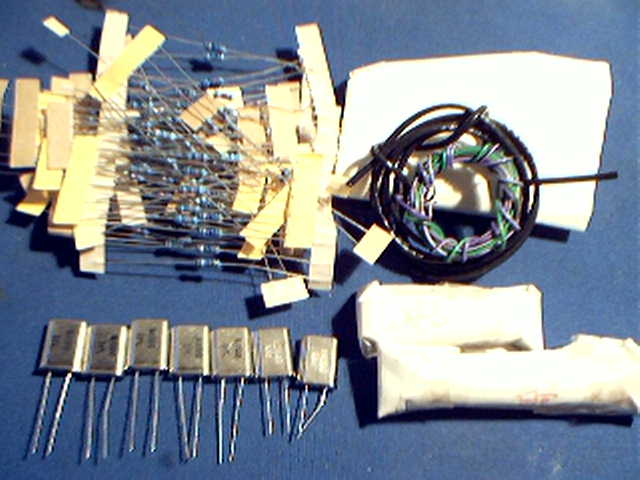

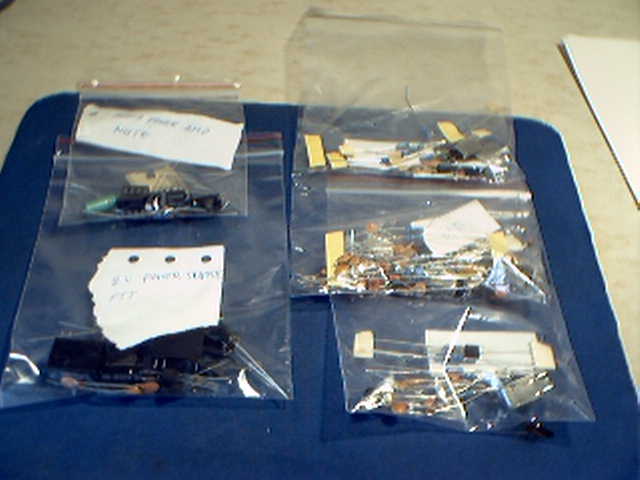

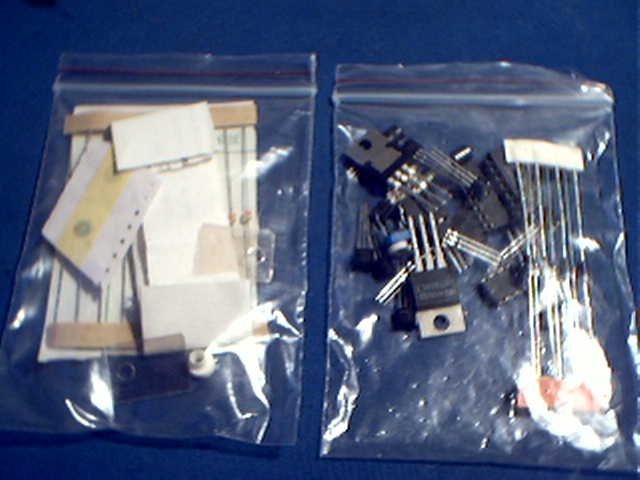

我参照别的朋友的经验,以模块为单位把元件分开,装入塑料袋,并用纸条说明。从下篇文章开始,我就要一步一步介绍各模块的安装详细步骤,列出每模块的元件清单,安装次序,安装注意,调试方法等,并尽可能用照片直观说明。用小猫上网的朋友们,抱歉了!

6CR学装四波段(2003-01-08)

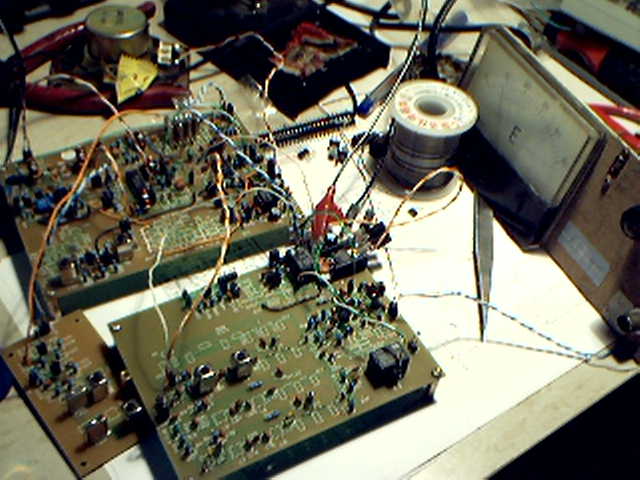

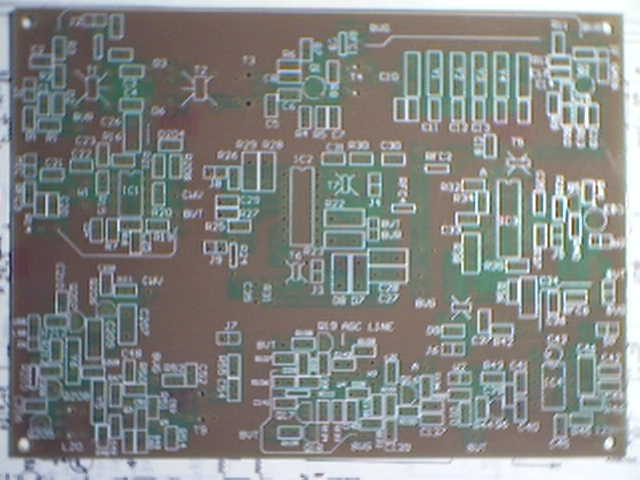

今天收到了赵老师的PCB和主要元件,包括PCB一套5块(从大到小分别是TRX板、BPF板、LPF板、PA板、VXO板,LPF板和PA板大小差不多,但是PA板上有三极管,但是LPF板上没有),晶体一套(9M晶体5个,40米晶体16.0833M,15米晶体12.435M,我的5个9M晶体中,BFO晶体和4个滤波晶体很容易区分开),中周骨架9个,双孔磁环,1SS86混频二极管4个,赵老师还额外赠送了BPF中需要的零温度系数瓷片电容、用于2078发射管散热的绝缘片和一个2N2222三极管(谢谢啦!),其它元件都是我自筹的。

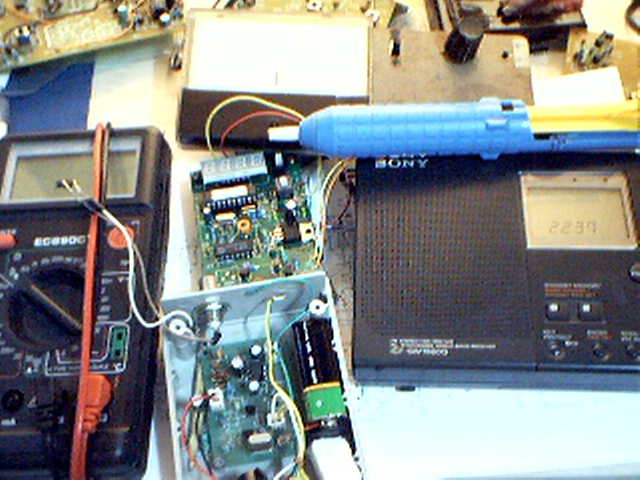

我目前的设备是DT890B数字万用表,20W黄花牌尖头长寿烙铁。

经过前几天的准备,我已经对电路图充分吃透,打开第一个模块的元件袋,开始安装。

第一个模块为8V电源与PTT电路,位于BPF板的右上部。

元件清单:

C94 100uF电解, C95 0.1uF(104)瓷片, C96 0.1uF(104)瓷片, C97 100uF电解, IC5 7808三端稳压, R80 33K, R81 10K, C98 0.01uF(103)瓷片, Q9 9014三极管, Q10 9014或8050三极管, D22 1N4004二极管, RL2 JRC-21F 12V继电器。

我的元件改动:R80改为1K,D22改为1N4148,RL2改为946H-1C-12D。R80的改动有助于PTT输入更稳定,后两者主要是因为PCB孔太小。

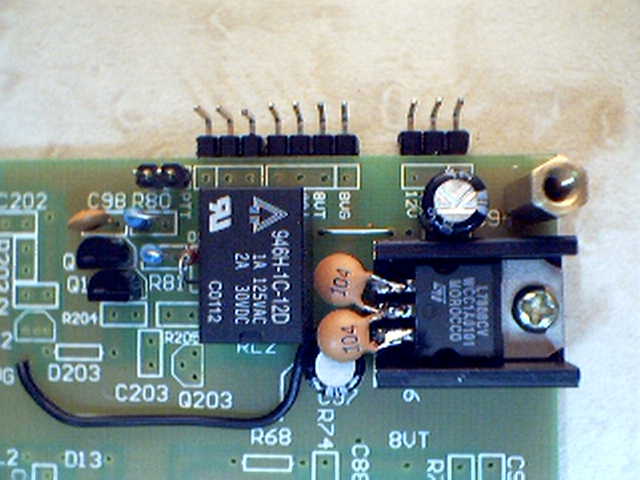

安装:跳线两根;将IC5装上散热片后焊接;C94(左正右负);C97(上正下负);C95和C96的各一个脚绞合上锡,然后直接焊接在IC5的三个脚上;C98;R80;R81;D22(上负下正);RL2;Q9;Q10(用尖头烙铁,用锡尽量少,避免搭锡,如果搭锡可用松香分开);4个接插件。安装完毕如图。

调试:接上12V,切不可搞错极性!量8VG和8VR是否为8V左右,8VT是否为0V。在PTT的插针上接一个短路片或者用金属物短路,量8VR是否为0V,8VT是否为8V。

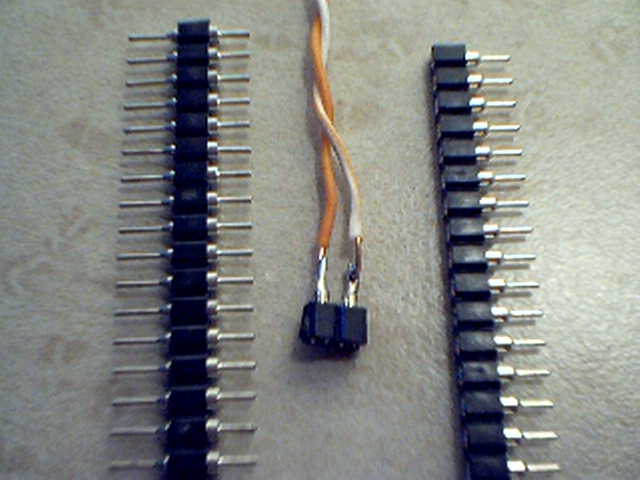

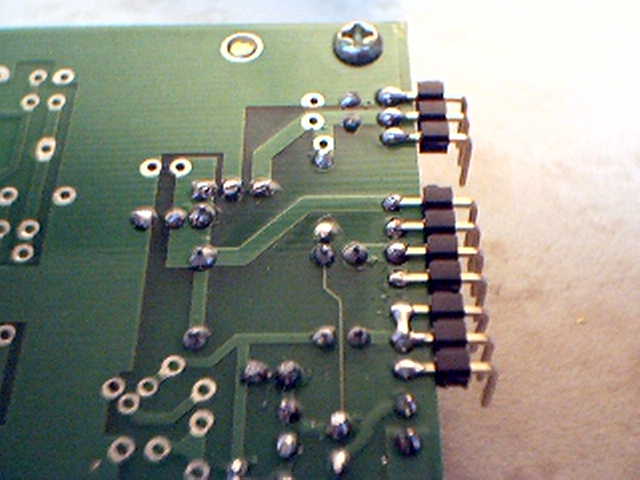

由于开孔太小,所用接插件和安装方法如下图:

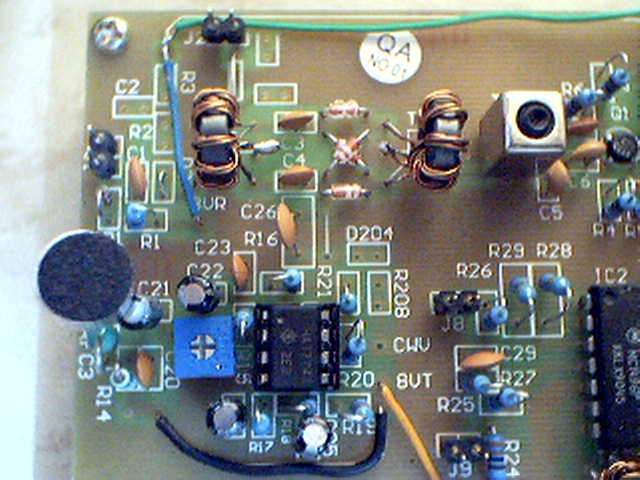

第二个模块为LM386功放和9014静音电路,位于TRX板的右下部。

元件清单:R43 1K,R44 4.7K,R45 22,R46 10,C39 104瓷片,C40 104瓷片,C41 103瓷片,C42 104瓷片,C43 10uF电解,C44 103瓷片,C45 100uF电解,C46 220uF电解,D10 1N4148二极管,Q6 9014三极管,IC4 LM386音频功放,SPEAKER 扬声器,未标 3.3uF电解。

我的元件改动:C44改为104,虽然会减少高频成分,但是更加稳定。

安装:注意C43(左正右负),C45(上正下负),C46(下正上负),D10(上负下正)的极性,注意IC4的方向(半圆缺口朝上)。安装完毕如图。

调试:接上12V,切不可搞错极性!用手指摸R43引脚,用万用表交流电压20V档量SP输出,应有几伏电压,手指放开,电压为零。然后,将12V连接到D10的正极(8VT),用手指再摸R43引脚,电压为零,说明静音起作用。

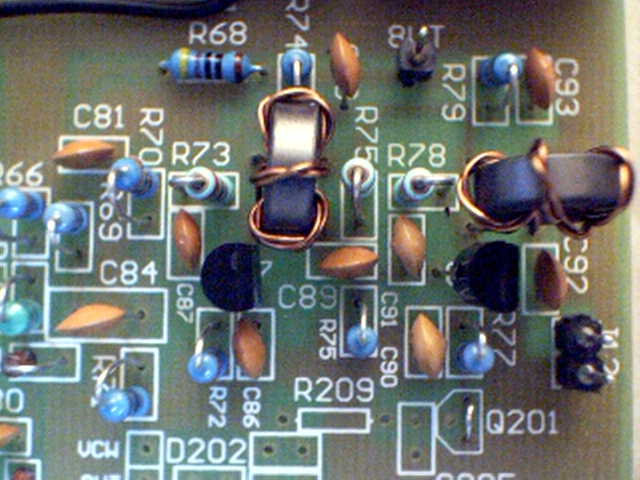

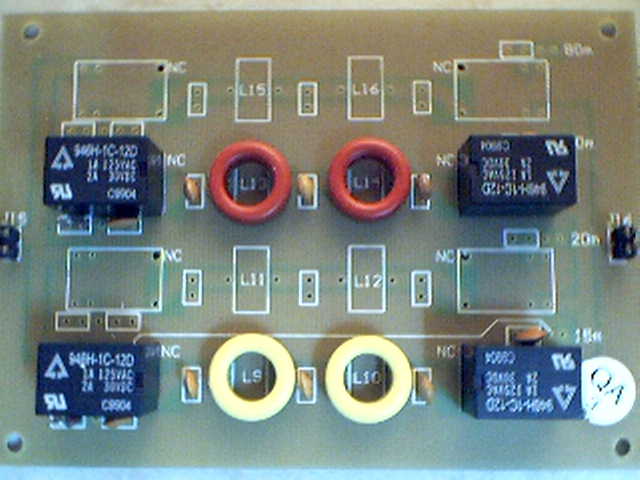

第三个模块为LPF波段切换电路,位于BPF板的左上部。

元件清单:R82 3.3K,R83 10K,R84 10K,C99 103瓷片,C100 103瓷片,RFC16 33uH色环,RFC17 红色磁环绕8匝,Q11 9014三极管,Q12 8550三极管。

我的元件改动:R82改为4.7K,手头3.3K用完。RFC17改为穿心电感,用两个磁珠串连,其实用100uH以上的色环电感也未尝不可,主要是RFC17安装位置太小。

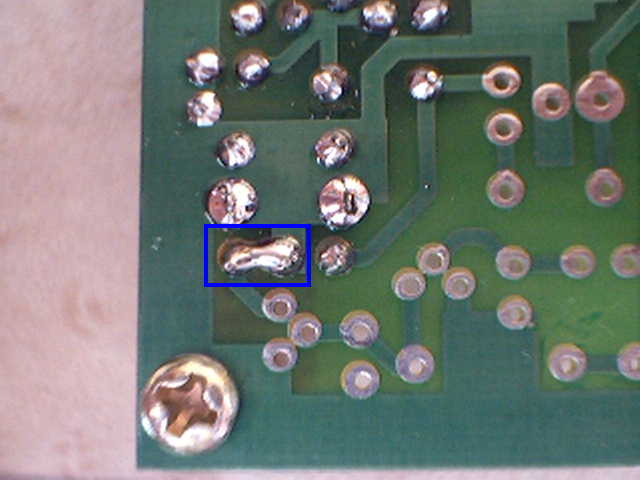

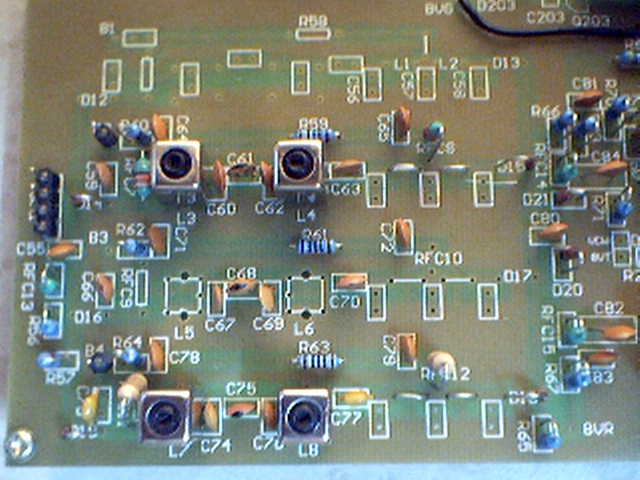

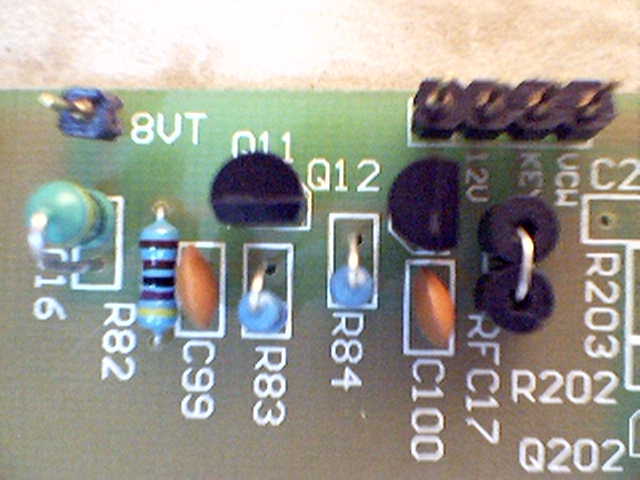

安装:Q12和Q13焊接小心,不要搭锡。安装完毕如下图。

调试:接上12V,切不可搞错极性!量Q11的C极应非常接近12V,然后将12V连接到RFC16的8VT脚,量Q11的C极电压应下跌0.7V左右。证明Q11开关正常,如要测试Q12是否正常,需对地接负载电阻后才能测试,这里忽略。

6CR学装四波段(2003-01-10)

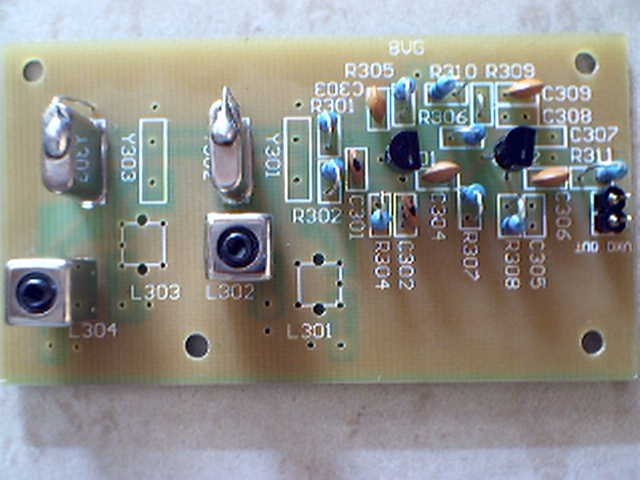

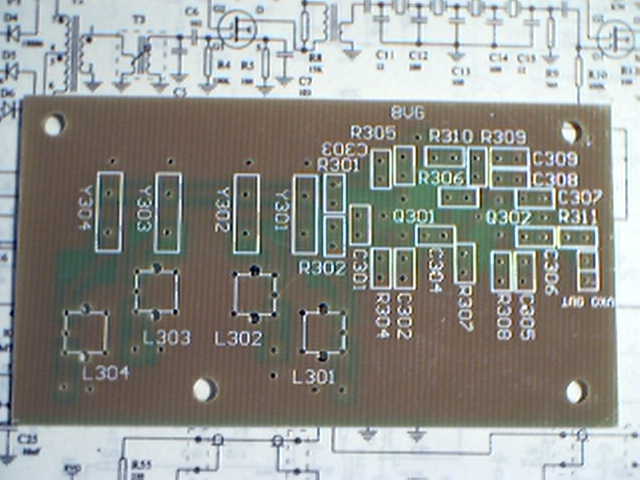

第四个模块为VXO,位于VXO板上。

元件清单:R301 47K, R302 22K, R303 1K, R305 100, R306 10K, R307 10K, R308 220, R310 100, R311 56, C301 51P, C302 51P, C303 103, C304 47P, C306 103, C309 103, Y302 16.090M(Y304 12.435M), L302 中周骨架绕50T(L304 中周骨架绕60T),调谐电容100P空气可变,Q301 9018, Q302 9018, J17 VXO输出。

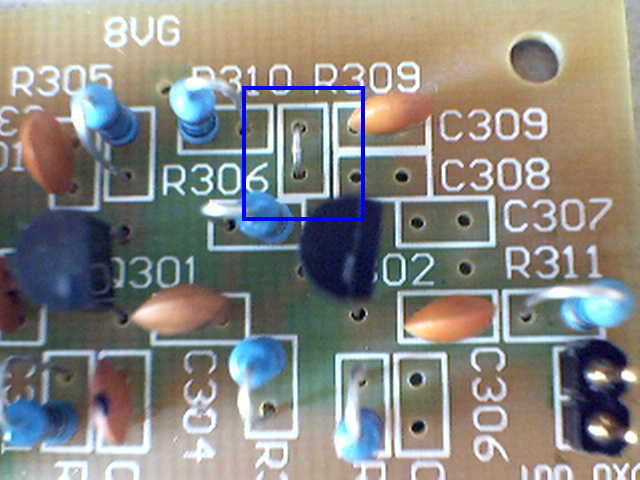

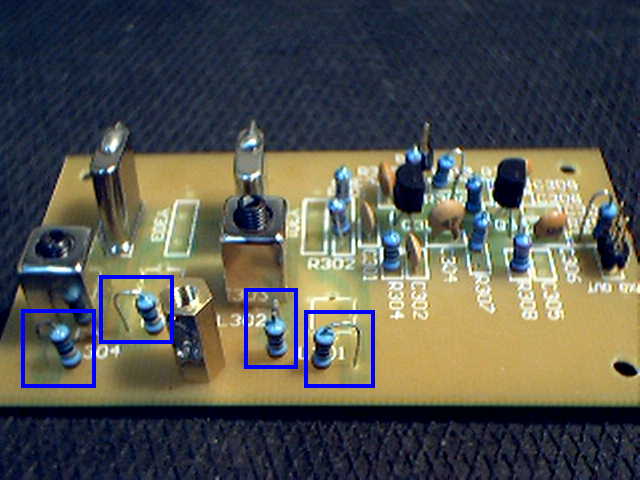

我的改动:用短线跳接R309,C306-308不焊。PCB上有一处印字错误,R304应该为R303。

安装:注意三极管的引脚排列,晶体外壳需用导线就近接地。安装完毕如下图。

调试:在与L302相连的主调谐电容位置对地接100P瓷片,把L302的磁芯旋出3-4个螺纹,在8VG接上8V电源,在J17接频率计,最好用示波器同时看波形。频率计读数应该比16.090M稍低,并且稳定,如有示波器,波形应该没严重失真。把100P换成15P,再读频率计,应该比原来读数高一些。如果读数不稳定或者偏离太大,应将L302磁芯再旋出一些。L302的磁芯位置决定了可调范围,接15P左右测得的是可调的最高频率,接100P左右测得的是可调的最低频率。如果波形不好,可以在输出的R311两头对地接两个小容量的瓷片电容,比如,20P左右,可起LPF作用,改善波形。

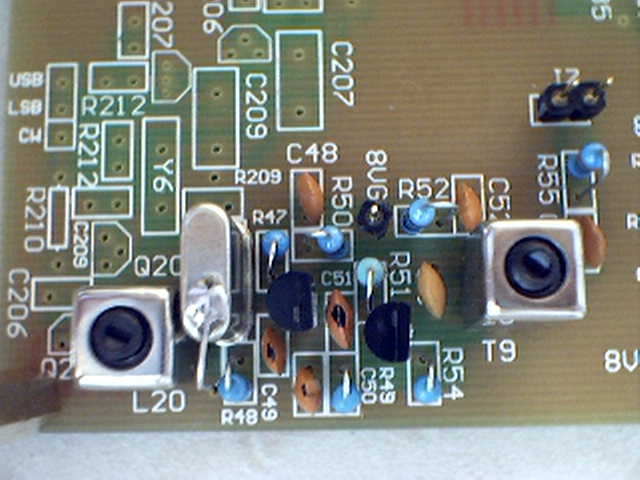

第五个模块为BFO/CARR振荡器,位于TRX板的左下方大约0-45度张角范围内。

元件清单:R47 22K, R48 10K, R49 1K, R50 100, R51 180K, R52 100, R54 1K, R55 330, C48 103, C49 100P(101), C50 100P(101), C51 22P, C52 103, C53 150P(151), C54 103, Y5 9.0000M, L20 中周骨架上绕40T,Q3 9018, Q4 9018, T9 初级8T+8T次级4T(看绕线说明!),J7 BFO输出。

安装:注意三极管的引脚排列,晶体外壳就近接地。L20的一头需用搭锡接地。如下两个图。

调试:在8VG接上8V电源,频率计接J7,将L20磁芯旋出3-4个螺纹,读频率应在8.9970左右,如有一定差异,应通过调节L20磁芯校正。这个频率在调试晶体滤波器的时候还可能调整,先调为8.9970。

6CR学装四波段(2003-01-11)

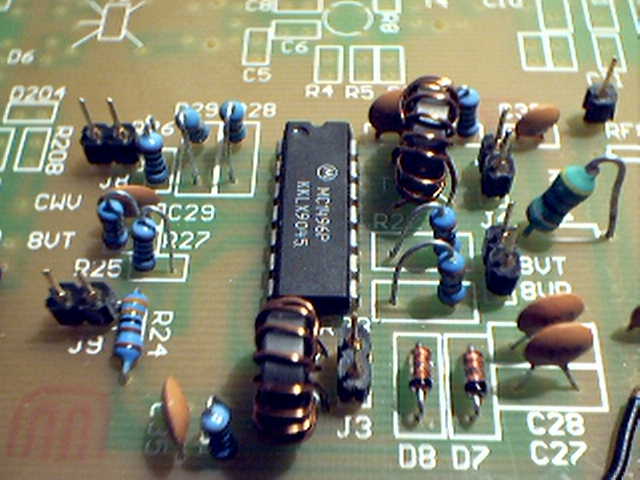

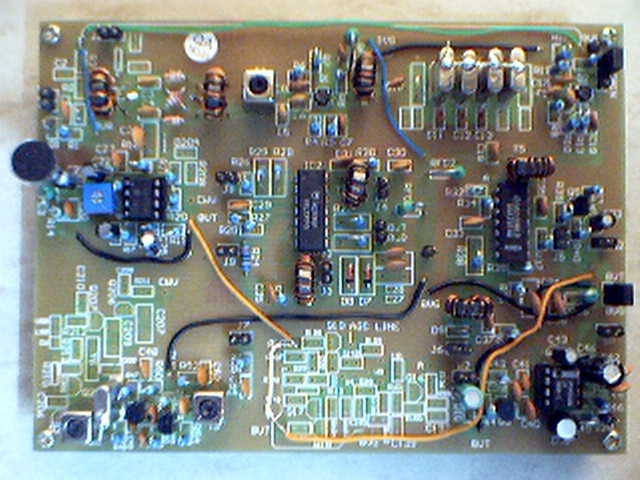

第六个模块为IC2 MC1496P为核心的振荡器切换电路,位于TRX板的中间。它有两个输入,VXO和BFO,两个输出,分别送IC3 MC1496P乘积检波器/发射混频和二极管环型混频器。其功能是根据收发状态(注意有8VR和8VT作为控制),把两个输入直送或互换送到两个输出。

元件清单:R22 3.3K, R23 3.3K, R24 3.3K, R25 100, R26 100, R27 1K, R28 47, R29 47, R30 100, R31 100, C27 104, C28 104, C29 104, C30 103, C31 104, C32 104, D7 1N4148, D8 1N4148, RFC4 33uH, T6 白色磁环初15T次3T, T7 白色磁环初15T次3T, J3 OUT1, J4 OUT2, J8 BFO IN, J9 VXO IN。

我的改动:我使用美国FT37-43替代所有白色磁环。PCB上有一处印字错误,C35应该为C32。

安装:IC2的方向,T6 T7的引线注意。安装完毕如下图。

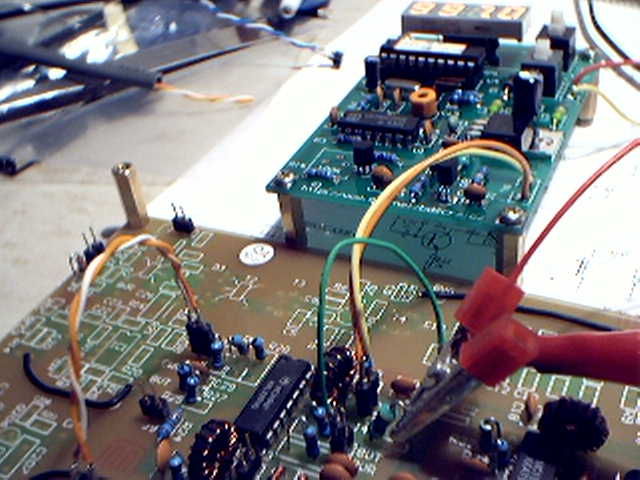

调试:用同轴电缆连接J7-J8,连接VXO板的J17-J9,给VXO、BFO和OSC SW同时供8V电源,在J4上接频率计,连接R22的8VT到8V电源,频率计读数应为VXO的频率,把8V电源换接到R23连的8VR,频率计读数变为BFO的频率(9M左右)。如下图。

第七个模块为IC1 MC1496P为核心的乘积检波器/发射混频电路和前置音频放大器,位于TRX板的右边。

元件清单:R32 2.2K, R34 47, R35 1K, R36 1K, R37 56, R38 2.7K, R39 330, R40 100, R41 1K, R42 4.7K, C33 104, C35 103, C36 104, C37 103, C38 1uF电解, RFC6 33uH, T5 白色磁环初15T次3T, T8 白色磁环初15T次3T, D9 1SS53, Q5 9015, IC3 MC1496P, W2 电位器。

我的改动:MC1496P改为MC1596LD(手头没有MC1496P了)。1SS53用1N4148替代(我没有1SS53,只好这样)。PCB两处问题:一是C83应为C38,二是T8没有标字。

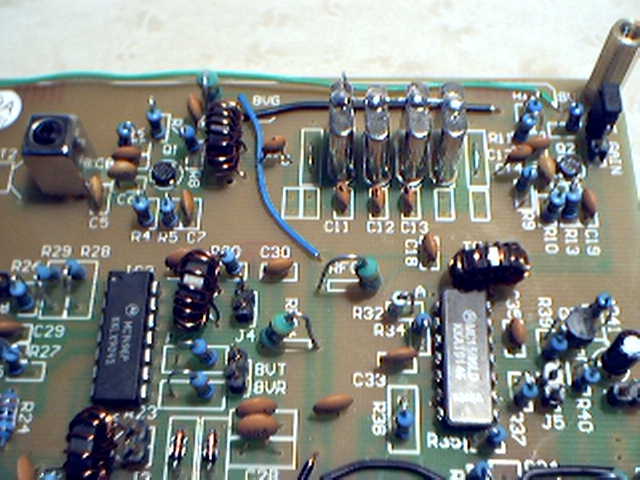

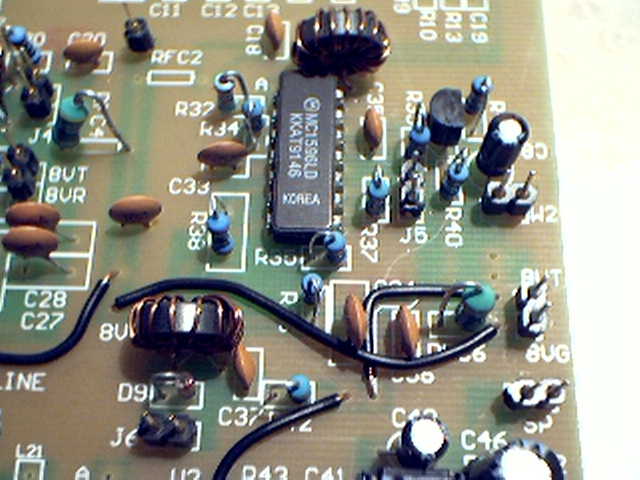

安装:IC3的方向,T5 T8的引线,Q5的引脚都不能装错。赵老师建议MC1496P不能用插座,实际上用插座也没有太大影响。安装完毕如下图。

调试:安装完上电,按照电路图上标的引脚电压一一验证。我测得Q5的C极电压为0.63V,与1V偏差有点大,但是无影响。如果希望听听效果,可以连接J4-J5,使IC2处于接收状态,将LM386功放上电,直接连接W2的分开的两根线,接上喇叭听听是否有增大的沙沙声产生,这是BFO振荡器的效果。

第八个模块为中放和中频滤波部分,位于TRX板的右上部。

元件清单:R4 100K, R5 100, R6 47K, R7 100K, R8 15K, R9 560, R10 100K, R11 47K, R12 100K, R13 100, C5 150P, C6 102, C7 103, C8 103, C9 103, C10 100P, C11 100P, C12 100P, C13 100P, C14 100P, C15 102, C17 103, C18 103, C19 103, RFC1 33uH, RFC2 33uH, T3 中周骨架上绕4T:16T(看说明书), T4 白色磁环初15T次3T, T5 白色磁环初15T次3T, Y1 9.000000M晶体, Y2 9.000000M, Y3 9.000000M, Y4 9.000000M, Q1 3SK74, Q2 3SK74。

我的改动:R9改为620(手头没有560,但是最好不改,这是晶体滤波器的端电阻,直接决定滤波器的曲线)。3SK74改为3SK122(可能套件也是如此,两者在这里没区别)。PCB错误,上部的R11应为R12。

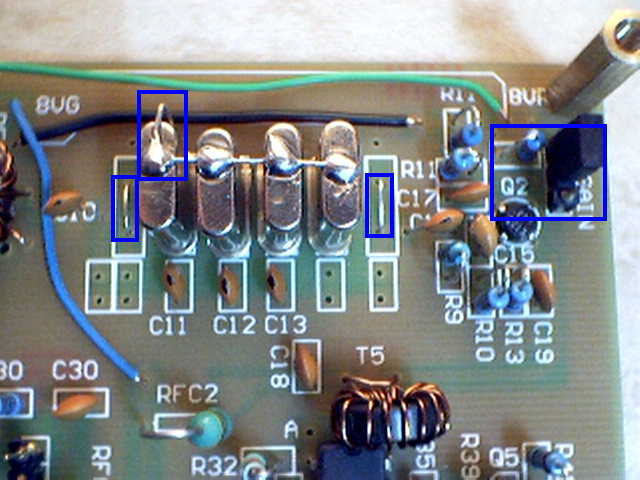

安装:这里需要注意几个问题。先把跳线跳好,包括8VG电源线(下图蓝色线)、AGC线(下图黑色线),将AGC线连到8VR(我装了手动IF GAIN插座和串联的22K电阻,只要反面短接就可以了,见下图)。由于PCB上考虑可能会装6个晶体,因此需要将不装的两个晶体短接,旁边的未标字电容不要装。晶体外壳需接地。Q1和Q2要等其它元件全部焊完再焊。焊接前,把身体上积蓄的电荷泻放,比如摸一下暖气片或者自来水管等。尽量不要用手摸Q1和Q2的引脚。焊接时烙铁要断电,利用余温焊接。Q1和Q2引脚请参考随附电路图。

调试:连接AGC线所连的8VR,用金属起子碰T3的初级,扬声器应该有较大噪音。

6CR学装四波段(2003-01-12)

第九个模块为二极管环型混频器,位于TRX板的左上部。

元件清单:R1 470, C1 104, C3 103, C4 103, D1 1SS53, D3 1SS86, D4 1SS86, D5 1SS86, D6 1SS86, T1 三线绞合(看说明书), T2 三线绞合(看说明书), J1 接收端(来自J10, BPF), J2 载频端(连接J3)。

我的改动:J2与T1之间的电阻需短接。

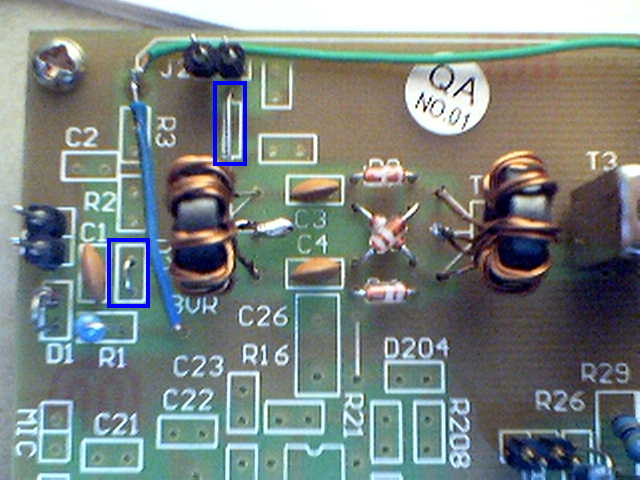

安装:注意D3-D6、T1 T2的引脚,D4 D5需要交叉。短接上述电阻和D2,C2 R2 R3不用装,跳接8VR电源,安装完毕如下图。

调试:到现在为止,接收部分除了BPF外都装好了,在TRX板上跳接好所有电源线,给8VG和8VR供电,连接VXO板到J9,用起子碰J1应听到较大噪音,用起子微调T3,使噪音最大,在J1上连接天线,说不定已经可以听到信号。可能需要微调L20和T9获得最好的收听效果。

第十个模块为话筒放大,位于TRX板的左部。

元件清单:R14 2.2K, R15 1K, R16 100K, R17 10K, R18 10K, R19 220, R20 100, R21 4.7K, C20 103, C21 1uF, C22 1uF, C23 103, C24 1uF, C25 10uF, C26 104, RFC3 33uH, W1 10K, IC1 LM741, MIC 驻极体话筒。

我的改动:W1选用3362型可调电阻,质量好一些,IC1选用HA17741,HITACHI的产品,与LM741一样。

安装:IC1安装插座,电解电容注意极性,MIC直接接在MIC接口上,先不用连线。黑线跳接8VT,安装完成如下图。

调试:将W1调到适中位置,接上8VT,用万用表交流档接R20和R21的连接点,对MIC说话,应有读数。

现在,TRX板已经全部完成,照片如下。请检查电源的跳线。

6CR学装四波段(2003-01-15)

第十一个模块为带通滤波器(BPF),位于BPF板的左下部。接收时,BPF将无用的信号,特别是强的广播干扰滤除,送二极管环形混频电路;发射时,BPF将来自IC1 MC1496P为中心的发射混频电路的发射信号滤除不需要的混频产物,获得纯净的发射信号。

元件清单:(略)。

我的改动:1SS53如果没有,可以用1N4148勉强替代,也可考虑1N4007替代。220uH电感不严格,大一些没有什么问题。1mH电感在我的实际应用中使用了560uH,如果不装3.5M波段是没有问题的。所有小于103的电容应用零温度系数(NPO)的高频瓷片电容(CC系列)。RFC8,10,12旁的跳线不要忘记焊接。

安装:安装要分波段进行,中周线圈焊接前最好先不要套上屏蔽罩,调试完毕后再套上。安装完毕如下图(我已经安装了20米波段的部分元件)。

调试:请参考BD6RA说明书中关于BPF的调试部分,用接收和发射都可以进行调试。

第十二个模块为Q7 9018发射放大电路和Q8 2N2222A发射放大电路,位于BPF板的右部。

元件清单:(略)。

我的改动:无。

安装:特别注意两个传输线变压器的PCB和电路图的比对。将PCB上Q201的EC脚跳线连接。安装完毕如下图。

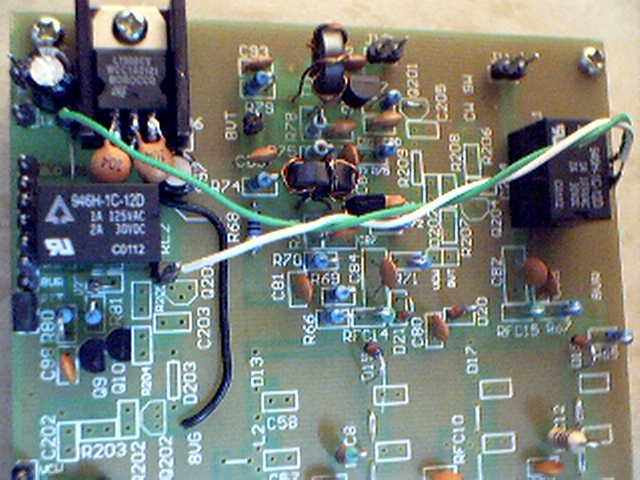

调试:到现在为止,BPF板基本完成。我可能忘记介绍安装继电器RL1和它的跳线,请见下图。

将VXO、TRX、BPF三板联合调试。三个板子已经是一个没有发射LPF的输出功率100mW左右的完整四波段SSB收发机。首先要连接好各电源线、信号线,为了方便起见,我利用了如下图的双绞线和接插件。双绞线比较方便,但是没有屏蔽,而且阻抗匹配不好,用作信号传输的时候损耗和干扰都比较大,好在小信号状态。我观察到因为没有屏蔽造成的漏载现象,因此,实际使用还是建议要用同轴线作信号线。

三个板子联调的照片如下,很乱,但是我通过在发射状态下加中放偏置的方法,补偿了信号线损失,在2N2222A的输出端接自制高频功率表,说话时观察到了表针的摆动。

好了,就要回家过年了,先祝愿大家过个好年。我在家不能经常上网,也不方便焊机器,“学装”系列只能下学期继续了。实际上,我的进度基本上完成了五块PCB的焊接,就等合适的机壳装起来联合调试了。SHOW给大家看看我的一些宝贝吧!流口水的话就望肚子里咽吧,hoho。

这是我安装一半的LPF板,预计使用美国磁环T50-2作为40米波段的线圈,T50-6作为15米波段的线圈,好漂亮吧?

我的所有的调试设备,就SONY ICF-SW7600G收音机值钱些。我的三个自制设备,最后面的大表头是带假负载的高频功率表,中间是DIY-A1短波频率指示组件(也可以做频率计用的哦!),最前面的就是“皮鞋”啊!可能是中国“第一”成品“皮鞋”哦,呵呵……

关于VXO板的波段间互相影响问题,我在每个接开关的地方接了个100K电阻,解决了互相影响问题,如下图。

希望大家早日成功!不要等着我的“学装”哦!:)

我把“学装4波段”写完 BD6RA

http://www.hellocq.net/forum/showthread.php?s=&threadid=33442

《新版4波段的几处改进》 BD6RA

http://www.hellocq.net/forum/showthread.php?s=&threadid=43636

《4波段主板的电源跳线 》 BD6RA

http://www.hellocq.net/forum/showthread.php?s=&threadid=72942
