DY4YHF的QRPKEY

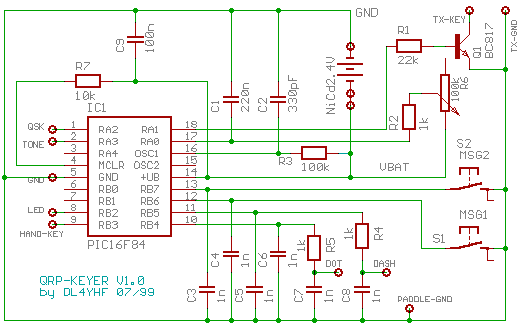

电路说明

R2、R6 、C1是调整CW发送速度的电路，R2值最好大于1K。

R3、C2是PIC的时钟振荡电路，频率大约50KHz。

C3~C8、R4、R5是用于防止高频泄漏。

R7是用来开发时程序复位的，可以直接短路掉。

S1, S2 是记忆、播放及命令键，详细操作见命令说明。

功能脚：

TONE端：提示音和侧音输出，只要接一压电蜂鸣器就可以了。

LED端：摩尔斯码及提示音闪亮。需串接一个1K的电阻到发光二极管。

HAND-KEY：由于程、程序储存空间的限制，此脚无功能。

QSK：可以用来作收发机的切换

以上功能脚如不用就让它悬空。

命令说明

一般模式：

"Message 1"按钮可记忆约63个字，储存在EEPROM，掉电不丢失。

"Message 2" 按钮可记忆约55个字，储存在RAM，掉电丢失。

录制：按下期中一按钮半秒以上再放开，会听到“M”确认音，可以开始用自动键录入CW。录制完毕后，再按一下就完成录制，会听到“S”音

如果你输入的信息超过了储存容量，会发出“F”提示音，既停止录制。

分段录制：两段之间的分隔符号为“EOM”，既连续敲入“.-----”

播放：按下按钮立刻放开，就开始播放记录的信息，如果是分段的，按几下就是播放第几段，分端播放时遇到“EOM”就停止，“EOM”不会被播放，但是如果是在memory-list-mode(储存信息播放模式)时，“EOM”将会被播放出来。

命令模式：

进入命令模式： 同时按下两个记忆按钮，会发出“C”提示音，就可以用自动键输入命令了。

离开命令模式：再次同时按下两个记忆按钮，或者用自动键输入命令“D”。

在用自动键输入命令时，PIC会对命令作出判断

正确命令提示音：R

无效命令提示音：？

命令"A" ：关掉长短音的记忆，举例：keyer放长音时按下短音键，当长音结束后，keyer不发短音。如果长音键与短音键同时按下则交替发长短音。

命令"B"：启动长短音的记忆，举例：keyer放长音时按下短音键，当长音结束后，keyer发短音。如果长音键与短音键同时按下则交替发长短音。这是最常用的方式。

命令"C" 与"E" ：重复播放，在这个状态下，按下记忆按钮，keyer就循环播放记忆的第一段CW。

"E"命令播放255次后就会自动停止，要关掉播放只要敲一下自动键短音就可以了，再敲一下，keyer确认“R”以后，就会结束该模式。

"C"命令播放不会自动停止，可以作信标使用，要关掉播放只要敲一下自动键短音就可以了，再敲一下，keyer确认“R”以后，就会结束该模式

命令"D" ：结束命令模式，返回到一般模式。

命令 "L" 与"M"： "L"命令是检查记忆内容用的，再在此模式下按记忆按钮，就会把所有的记忆内容播放一遍，特殊控制码"EOM NNN ANN"将当作一般文本方式播放出来 。“M”命令作用是离开“M”模式。

命令"N" ：用于输入比赛流水号，当输入“N”命令时，keyer会发“NR”提示音，要求输入000~999的三个数字，直到输入正确发“R”确认音，（也是离开此命令的办法）否则抑制发“NR”。

命令 "Q" 與 "S" ：用来设定流水号的数字用标准码还是短码“S”为标准电码，“Q”表示短码，短码对照表如下：
1 2 3 4 5 6 7 8 9 0
A U V 4 5 6 7 8 N T

在“N”方式时两种码无所谓，keyer都能识别。

命令 "T" ：调机命令，发射持续30秒，返回命令模式。如果中间按自动键或记忆按钮，则停止发射，并进入一般模式。

cw比赛的操作方式：

合理的使用控制码、分段码可以自动产生比赛用流水号。
NNN：在录制CW的时候，录入“-.-.-.”，播放时就会输出三个数字，播放NNN时，并不会改变数值。

ANN：用于NNN值加一，在在录制CW的时候，录入“.-.-.”，发送时就将NNN加一，但不会把数值播放出来。

如录入：UR 599<NNN>/AS020 599<NNN>/AS020 BK<EOM>，实际播放可能是：UR 599001/AS020 599001/AS020 BK

而ANN命令一般可放在说73的时候。

软件下载 软件如果用于商业用途，需经DL4YHF同意。

更详细的信息，请访问DL4YHF's PIC-Keyer
