<这是垂直地网天线(Ground Plane)。这种天线制作 和架设都很容易,虽然增益不高,但是完全没有方向性,不至于遗漏某个角落的信号, 反而成为其优点。另外它的辐射角度低,因此反而适合远距离信号。

>这是八木天线(Yagi),是因为日本人八木发明而得名。 八木天线是经典的定向天线,这张照片是一个垂直极化八木天线,采用折合振子。通常 八木天线在使用时应装在有旋转器的铁塔上。旋转器加上铁塔的价格,有时比天线本身还 高。


^这是两副八木天线并列使用。


这种天线叫HB9CV,是瑞士业余电台HB9CV发明,因而得名。日文中另有 名字叫“相位差给电天线”。它利用180度相位差,来缩短八木天线振子之间的距离。 两单元的HB9CV,能有三单元的八木的增益。

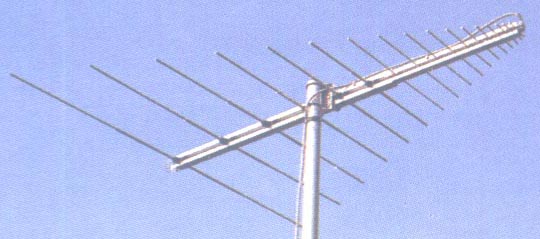

这也是八木天线的变种——对数周期天线(LOG)。LOG天线 的优点是宽带宽,图上这副天线是从50MHz到1000MHz的接收天线。
