让道奇收音机好用也好看

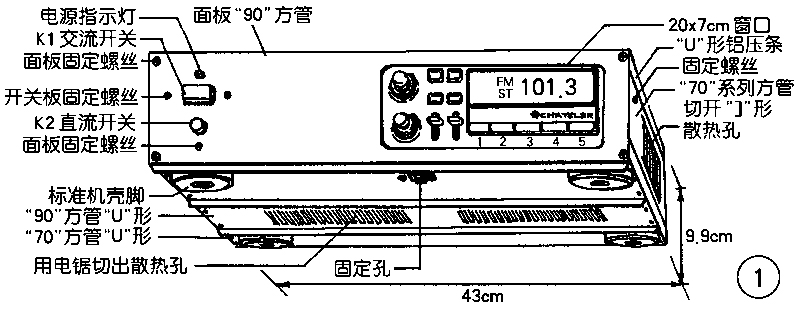

　　道奇车用收音机原为车用机，现改为家用，美中不足的是缺较完整的机壳。所以首先为该机制作一套合适的机壳才不愧对如此货真价实之名机。我决定按用电器标准尺寸为其配制。选材为铝合金门窗用90、70系列方管，用电动切割机截取三段43cm长的90方管和同样长的70方管，再截取一段长276cm的70方管，用机床或小钢锯从中间切开成为两块截面为“　”形的拼装用板材，最后再进行拼装连接。前后面板以选茶色90方管更好，与道奇机的黑板面较协调一致。在前面板上与道奇机面板对齐位置开一个20cm×7cm的窗口，另在左边适当位置开三个安装电源开关、指示灯的窗口。因原机黑塑料面板的左侧和下方右边分别设有一个塑料固定件，笔者将计就计，在自制机壳的相对位置钻孔，用自攻螺丝紧固一段2～3cm长的角铝顶住道奇机相对应的塑料固定件。还要在自制机壳底板上相对位置开一个2cm×05cm的长方形孔。然后将道奇机下方的黑塑料固定件的小圆柱部分锯掉，稍加修整成能正好放进自制机壳底板的长方形孔中即可。最后做整体调整，使道奇机与自制机壳的铝面板（铝面板在外）处于同一平面，并固定即完成，见图1所示。

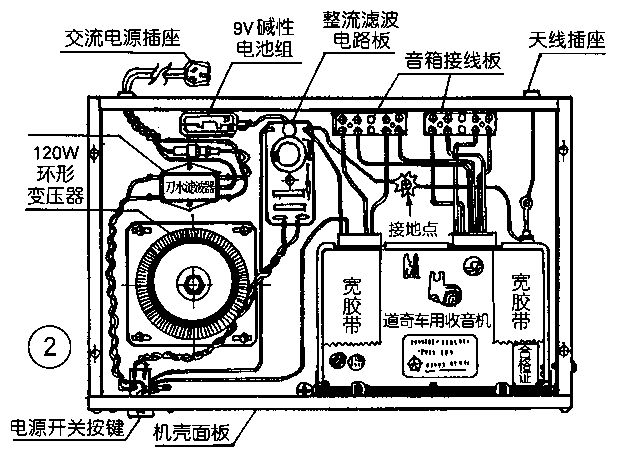

　　该道奇机其它配件安装见图2，还在专配的120W环牛和道奇机底部各粘上四块小橡皮垫，以减少震动的干扰。另在电源输入端加一只二手TDK电源滤波器。
　　该机外接电路见图3，其中R1为充电限流电阻，可选1/2W约150Ω欧，只要能使充电电流小于45mA就可以使9V电池组安全工作。在该电路中，笔者为节约能源，将道奇机后板B插座5脚不用，使前面板字符灯光停止发光，可节约300mA的电流。当K1接通，K2断开时，荧光屏不亮，电池组被充电，即为整机的待机状态。当K1、K2都接通时，荧光屏显示时间，此时打开原机音量旋钮就可正常收听。笔者每天上午待机4小时（市电消耗很小），中午正常收听，下午将K1、K2均关断，用电池组维持信息记忆，晚上正常收听或待机，入睡前再关机。经过几个月的使用，非常安全和实用。

　　　
