Montagem de uma torre de 22 metros em Serpa

Montagem das antenas e repetidores de fonia R7X e RU80 em Serpa

Encontram-se aqui algumas das fotografias da montagem das antenas e repetidores, R7X e RU80, na torre de 22 metros instalada em Serpa.

NOTA: Clicar nas imagens para as visualizar em tamanho grande

Fotografias de Rui (CT1EIF) e Costa (CT1EAT)

Nas duas primeiras fotografias podem ver-se as antenas instaladas na torre de 22 metros.

A antena mais acima é uma dual-band VHF/UHF que serve para Emissão e Recepção do repetidor de UHF e também para recepção do repetidor de VHF.

A antena mais abaixo é uma antena de VHF de 2x5/8 utilizada para emissão do repetidor de VHF.

É utilizado um duplexer para encaminhar os sinais de VHF e UHF para os respectivos equipamentos.

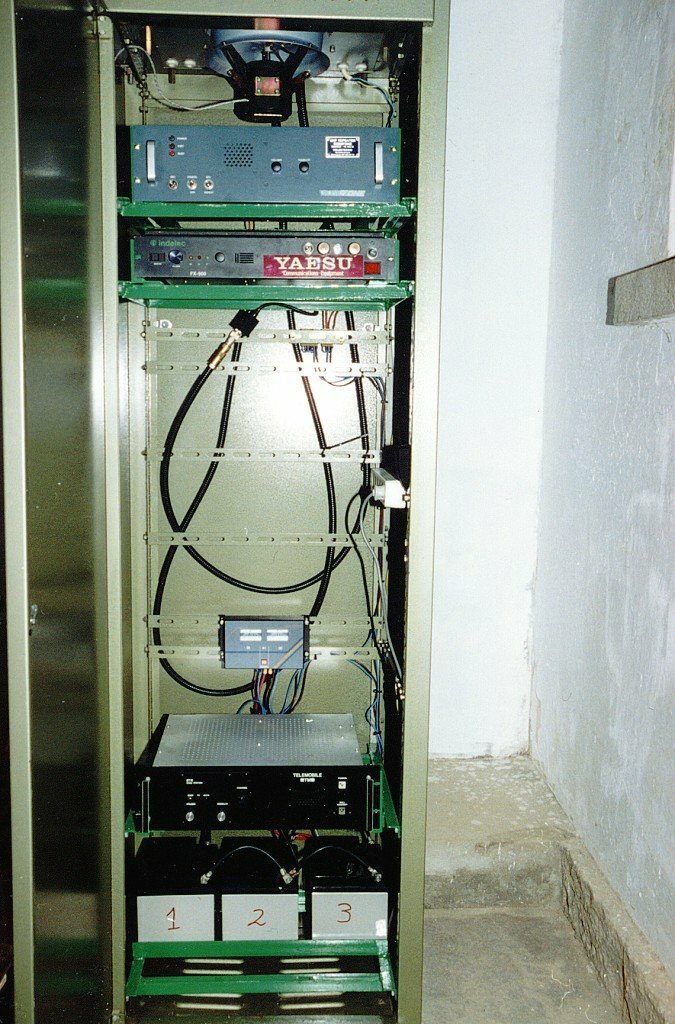

Na fotografia do bastidor pode ver-se, de cima para baixo:
