W3DZZ antena
W3DZZ antena je multiband antena za 5 KV amaterskih opsega, odnosno 3.5, 7, 14 21 i 28 MHz. Nakon samog isprobavanja možemo dodati i još 18 i 24 MHz. Mene je najvise interesirao opseg 3.5 i 7 MHz tako da su podešavanja rađena samo na tim opsezima, dok na kraju rezultat na ostalim bandovima također bio odličan . Moja izvedba je bila kao inverted V. Prednost je to sto su dimenzije dosta male s obzirom da bi za 3.5 MHz trebao dipol ukupne dužine od preko 40 metara, dok je u ovom slučaju oko 32 metra. Cijelu poluvalnu dužinu za 3.5 mega nadomještaju trapovi, dok za 7 mega trapovi rezoniraju, tako da imamo opet poluvalni dipol. Najveća stvar u svemu je izrada trapa, odnosno stupice. Sada ni to nije teško uz odgovarajući softver koji se dade skinuti ovdje. Naime, potrebno je samo upisati željene podatke i to je to. Ja sam za trap uzeo plastičnu odvodnu cijev promjera 5 cm. Koax je bio RG58U. Uostalom, svi podaci se vide i na primjeru programa na slici.
Skica antene:

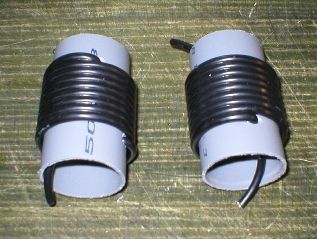

Sada sam odrezao dva komada cijevi po 9 cm dužine i krenuo u izradu trapova. Svaki korak moze se vidjeti na slikama.Zavoje sam fiksirao na taj način da sam između njih sve okolo nakapao cijanofix ljepilo, tako da je sada zavojnica mehanički čvrsta.
Način spajanja iznutra.
Način spajanja koji je opisan u help-u programa trap design

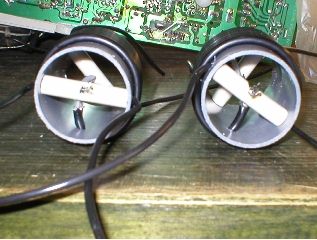

Stavljanje sipas plastičnih štapića tako da se kroz njih probuši rupa i provuče žica. Na nju se tada naleme krajevi koaxa.

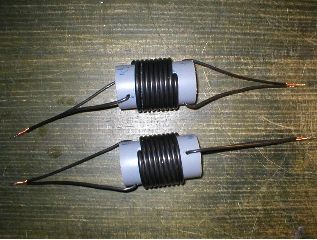

Gotovi trapovi.

Naravno na kraju sve treba dobro izolirati i to recimo silikonskim kitom.

Sada kada sam antenu postavio trebalo je malo isprobavati i podrezivati dužinu žice i to posebno za 7 i posebno za 3.5 mega. Najbolje je malo za oko pola metra staviti duže žice kako bi se poslije moglo skračivati po desetak centimetara. Ove vrijednosti koje sam ja naveo su rezultati koje sam ja dobio, a inače počeo sam sa vrijednostima od 6.70 metara i 10.70 metara. Ništa bez malo truda. Moram napomenuti da se W3DZZ napaja sa 75 omskim kablom, ali sam ja koristio RG58U, odnosno 52 oma. Zbog toga se vrijednosti dužine žica toliko razlikuju od startnih vrijednosti. Inaće vrijednosti su navedene do SWR-a 1:1.5

I na kraju rezultati: Na 3.5 MHz Rezonancija je na 3.580 Naime razlog je i taj sto sam ciljao na tu frekvu zbog RTTY rada. SWR se kretao u zadovoljavajućim granicama od 3.530 do 3.660 Nažalost nije pokriven cijeli band, ali što je tu je. Antena je dosta uska tako da se može podesiti ili za CW ili za SSB rad, kao što sam ja podesio za RTTY.

Na 7MHz pokriven opseg i to od 6.900 do 7.180

Na 14 MHz pokriven opseg od 13.900 do 14.500

Na 21 MHz pokriven opseg od 20.900 do 21.450 pretenzija ka CW dijelu opsega

Na 28MHz pokriven opseg od 28.000 do 29.000

Također sam na kraju isprobao i WARCeve i dosao do odličnog rezultata.

Na 18MHz od 17.900 do 18.500 kroz cijeli band jednako

Na 24MHz od 23.900 do 25.000 kroz cijeli band jednako

Na 10MHz jako slabi rezultati.



Eto, na kraju samo da kažem da su rezultati za mene više nego zadovoljavajući i daleko iznad očekivanja, barem kod viših bandova. Malo sam ipak nezadovoljan što se tiće 3.5 MHz, ali ne mogu si pomoći.

Pozdrav i 73!
