アンテナのシミュレータMMANA

Last Modified at

アンテナのシミュレータとして有名なフリーソフトMMANAというものがあるそうです。これはここからダウンロードできますが、エレメントや給電点の座標を入力すると、SWRや放射パターンをモーメント法を使って計算してくれます。厄介な計算を全部やってくれる上、任意形状のエレメントがシミュレーションでき、また大地の影響なども簡単に入力できるので、大変ベンリです。

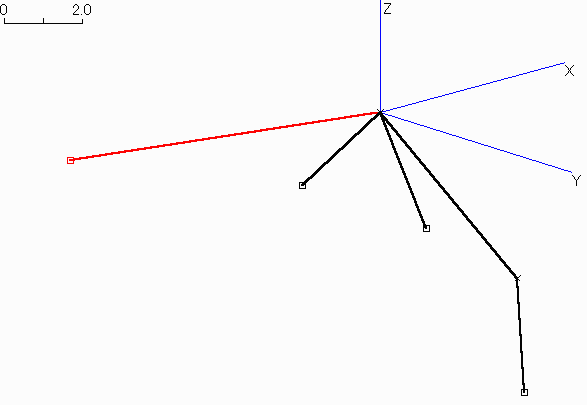

これは先日屋根の上に上げた7MHzと21MHzのデュアルバンド逆Vアンテナです。7MHz帯の特性は次のように計算されます。

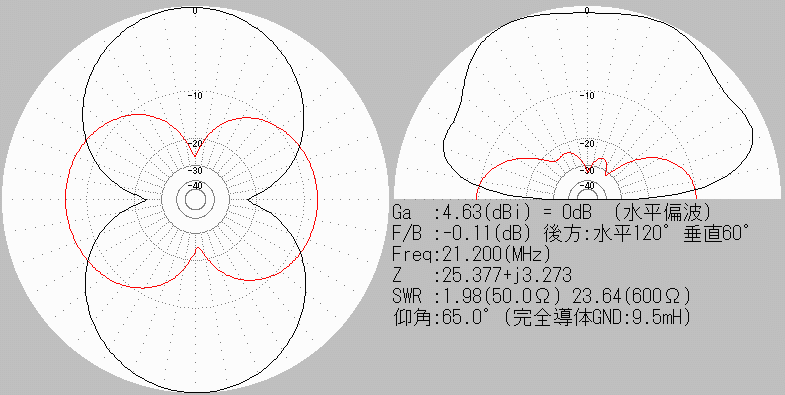

水平面内の特性はきれいな八の字型ですが、給電点が低いため大地の影響で打ち上げ角のピークは真上になっています。インピーダンスはほぼ50Ωでマッチングがとれています。一方21MHzの方はこんなかんじ
SWRが2程度とあまりよくなく、実際の方がもっとよい(1.5程度)です。ここら辺は適当に形状を入力したので誤差だと思います。
